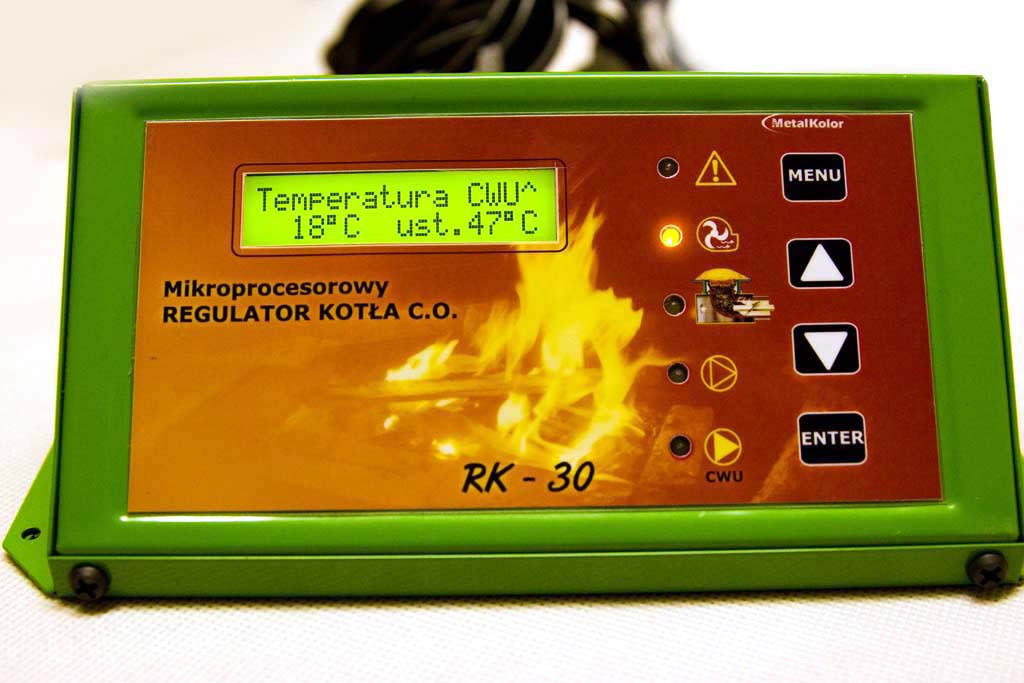

Regulator temperatury kotła C.O.
Sk-30
Stosowany jest do sterowania pracą kotła C.O zarówno z podajnikiem tłokowym jak i ślimakowym.
Steruje pracą podajnika, wentylatora, pompy c.o pompy c.w.u
Regulator pozostaje w trybie pracy do momentu wzrostu temperatury jaka została ustawiona przez użytkownika. Następnie regulator przechodzi w stan podtrzymania palenia wyłączając wentylator i podajnik, natomiast pompy pracują zgodnie z ustawionymi parametrami. Jeżeli temperatura zmniejszy się o zadane stopnie w histerezie regulatora, ponownie tryb pracy automatycznej. Czynności te powodują, że praca kotła jest w pełni zautomatyzowana.
Obsługa
Obsługa regulatora jest bardzo intuicyjna. Zmiana wartości parametrów każdego z podprogramów następuje poprzez wejście w wybrane menu programowe.
np.
punkt 2- podajnik opału.
wciskając klawisz ,,ENTER" wchodzimy w dalsze podmenu programu
punkt 2.1-podajnik praca.
wciśnieciekolejny raz przycisku ,,ENTER" powoduje wejście w tryb ustawiania poszczególnych parametrów pracy (zaczyna pulsować lewy dolny rząd cyfr oznaczający minuty i sekundy pracy podajnika)
Funkcje sterownika
1- Praca Ręczna
Dla wygody użytkownika, regulator został zaopatrzony w moduł Pracy Ręcznej. W funkcji tej, każdy element systemu (podajnik, nadmuch, pompa C.O., pompa C.W.U,) Funkcja ta pozwala użytkownikowi załączać bądź wyłączać każdy z podpunktów tego programu.
2- Podajnik Opału
Funkcja ta pozwala odpowiednie dobranie parametrów pracy i przerwy podajnika stosownie do zastosowanego opału .Odpowiednio dobrane parametry zapewniają mniejsze zużycie opału przez co ogrzewanie pomieszczeń staje się ekonomiczniejsze.
2.1-Podajnik Praca
W tym punkcie można regulować czas pracy podajnika (minuty i sekundy)
2.2-Podajnik Przerwa
W kolejnym punkcie można regulować czas przerwy podajnika czyli odstęp miedzy podaniem opalu a każdym następnym aż do osiągnięcia zadanej temperatury na kotle.
2.3-Podajnik Opóźnienie
W tej funkcji podajemy w jakim czasie od momentu załączenia się dmuchawy ma zostać załączony podajnik ( pierwsze podanie każde następne będzie po czasie ustalonym w punkcje ,,2.2'')
3-Podtrzymanie Palenia
Funkcja ta zapobiega przed wygaśnięciem w kotle poprzez cykliczne załączanie dmuchawy i podajnika.
3.1-Podtrzymanie praca
W tym punkcie ustalamy na jaki czas ma się załączyć podajnik.
3.2-Podtrzymanie Przerwa
W tym punkcie ustalany jest czas jaki ma upłynąć od momentu osiągnięcia temperatury zadanej na kotle do momentu załączenia się funkcji podtrzymania palenia (podajnik wraz z dmuchawą)
3.3- opóźnienie wyłączenia dmuchawy
funkcja ta określa czas opóźnienia wyłączenia dmuchawy jaki ma nastąpić od momentu wyłączenia się podajnika.
(Taki sam czas zostanie ustalony w momencie osiągnięcia temperatury zadanej na kotle)
4-Pompa C,O
Temperatura załączenia się obiegowej pompy C,O (zakres nastawień 40oC - 80oC.)
5-Alarm Spadku temperatury.
Funkcja ta powoduje włączenie alarmu i wyłączenie pieca jeśli po upływie czasu ustalonego w tym punkcie nie zostanie osiągnięta temperatura zadana na kotle, co również zapobiega przesypaniu opału do popielnika w razie wygaśnięcia w piecu.
6-Dmuchawa.
Punkt ,,6'' pozwala na zmianę ilości wtłaczanego powietrza (mniej lub więcej) poprzez płynną regulacje obrotów w zakresie od 1 do 10-ego biegu.
7Histereza.
Punkt ,,7'' pozwala określić o ile stopni ma spaść temperatura na kotle żeby sterownik przeszedł tryb dogrzewania.( zakres od 2-3oC)
8-Pompa C.W.U.
8.1 temperatura załączania pompy C.W.U
.
Temperatura załączenia się obiegowej pompy C,W.U. (zakres nastawień 40oC - 80oC.)
8.2-Temperatura C.W.U
Funkcja ta pozwala na ustalenie górnej granicy pracy pompy C.W.U. oraz histerezę tej pompy
8.3-Tryb Letni
Funkcja ta pozwala na ogrzewanie wody w bojlerze w okresie letnim poprzez wyłączenie pompy C.O.
8.4-Pompa C.W.U. praca równoległa/priorytet
9-Ustawienia inne
9.1-Ustawienia fabryczne
Funkcja ta powoduje przywrócenie pierwotnych ustawień(ustalonych przez producenta). Po aktywowaniu przyciskiem ,,ENTER'' ustawienia zostaną zresetowane. Na takich ustawieniach kocioł może pracować lecz wymagana jest dodatkowa regulacja parametrów.
9.2-Pompa C.W.U. AKTYWNA/NIEAKTYWNA
funkcja ta pozwala na wyłączenie pompy C.W.U. w układzie który jej nie posiada (tzw układ z jedną pompą)
9.3-Temperatura Podajnika
Jest to funkcja zabezpieczenia podajnika przed cofającym się płomieniem. Po przekroczeniu temperatury określonej w tym punkcie, sterownik automatycznie załączy podajnik na 3 min. w celu przesunięcia palącego się opału w stronę paleniska. Automatycznie zostaje uruchomiony ALARM a na wyświetlaczu pojawi się komunikat:
,,WYSOKA TEMPERATURA PODAJNIKA''
9.4-Kontrakton aktywny/nieaktywny
Sterownik RK 30 posiada możliwość podłączenia termostatu pokojowego, który po osiągnięcia temperatury zadanej w pomieszczeniu wyłączy pompę C.O co spowoduje mniejsze zużycie energii i opału
Zabezpieczenia
:
W celu podniesienia poziomu bezpieczeństwa pracy, jak również jakości i niezawodności sterownik został wyposażony w odpowiednie zabezpieczenia takie jak:
-wyłącznik bimetaliczny (tzw termik) na wypadek zagotowania wody w układzie.jego zadaniem jest wyłączenie przekaźników wentylatora oraz podajnika (pompy pracują automatycznie)
-szereg zabezpieczeń elektronicznych, które w przypadku przegrzania załączają pompy w celu obniżenia temperatury w kotle
-alarm dźwiękowy
-komunikaty wyświetlane na wyświetlaczy informujące o przegrzaniu oraz ewentualnej awarii sterownika bądź któregoś z podzespołów
BEZPIECZEŃSTWO UŻYTKOWANIA:
1, Przed rozpoczęciem instalacji regulator musi być wyłączony z sieci zasilającej.
2, Podłączenia regulatora może dokonać osoba posiadająca uprawnienia.
3, Gniazdo zasilające regulator musi posiadać bolec uziemiający.
4, Nie można narażać regulatora na zalanie wodą oraz nadmierną wilgoć.
GWARANCJA UDZIELANA JEST NA 24 MIESIĄCE
PARAMETRY:
Regulator RK 30 najlepiej współpracuje z wentylatorem typu RV-14R
