ZESTAW SOLARNY DO GRZANIA WODY PRZETWORNICA 3000W MPPT + 6 MODUŁÓW FULL BLACK HALF CUT + PRZEWODY 25M ( + / - )

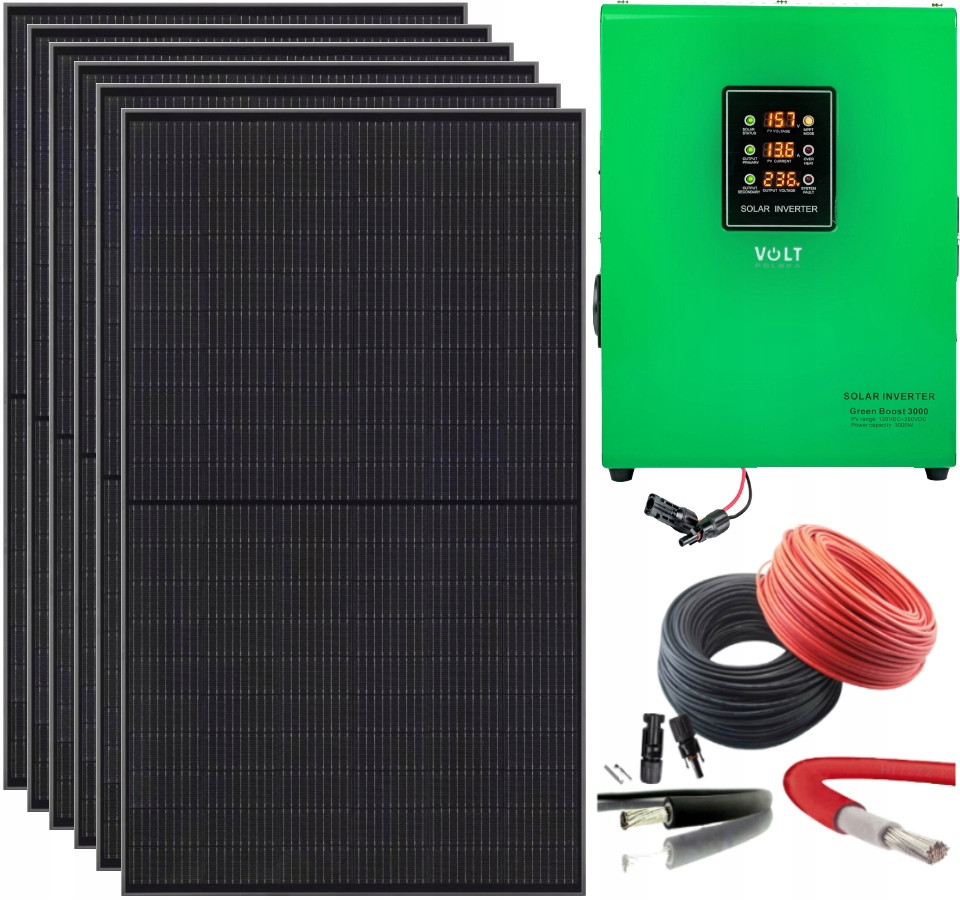

Zestaw składa się z 6 paneli monokrystalicznych Fullblack o mocy 360W każdy, przetwornicy VOLT POLSKA GREEN BOOST 3000 oraz kompletnego okablowania o długości 25 metrów zakończonego złączami MC4.

System jest prosty, wymaga jedynie podłączenia 6 sztuk typowych paneli fotowoltaicznych lub odpowiedniej ilości innych, oraz odbiornika energii np. bojlera elektrycznego, ogrzewanie podłogowe.

Przetwornica VOLT POLSKA GREEN BOOST 3000 wyposażona jest w wyświetlacz LCD, który na bieżąco informuje użytkownika o parametrach instalacji PV, takich jak:

• napięcie systemu paneli PV


• prąd generowany przez panele PV


• moc oddawana na wyjściu

Dodatkowo na wyświetlaczu prezentowane są w formie komunikatów bieżące zdarzenia oraz wykryte nieprawidłowości.

Zestaw składa się:

•
  6 panele monokrystaliczne Panel Solarny 360W Astro FULL BLACK MONO HALFCUT 10,68A 39.80V 176,5cm×104,8cm×3,5cm



• Przetwornica VOLT POLSKA GREEN BOOST 3000



• Kompletne okablowanie o długości 25 metrów zakończone złączami MC4



• Instrukcja montażu oraz podłączenia

Panel Solarny 360W Astro FULL BLACK MONO HALFCUT 10,68A 39.80V 176,5cm×104,8cm×3,5cm

Dane techniczne panela fotowoltaicznego:

• Maksymalna moc (Pmax): 360 Wp



• Napięcie mocy maksymalnej (Vmp): 33,24 V



• Natężenie mocy maksymalnej (Imp): 10,68 A



• Napięcie obwodu otwartego (Voc): 39,80 V



• Prąd zwarcia (Isc): 11,15 A



• Sprawność modułu: 19.2%



• Tolerancja mocy: 0~+5W



• Maksymalny prąd nominalny bezpiecznika: 20 A



• Liczba ogniw: 120 (6x20)



• Klasa II


• Wymiary panela: 176,5cm×104,8cm×3,5cm



• Waga: 19,5 kg



• Materiał ramy: anodowany stop aluminium



• Temperatura pracy: -40*C - +85*C



• Szyba: szkło hartowane antyrefleksyjne 3.2 mm



• Skrzynka przyłączeniowa: IP68, 3 diody



• Złącze MC4 x2 4mm2

Przetwornica VOLT POLSKA GREEN BOOST 3000 pozwala na bezpośrednie zastosowanie systemów paneli fotowoltaicznych do zasilania urządzeń grzewczych, takich jak bojlery elektryczne, grzejniki, maty grzewcze, grzałki elektryczne itp. Przetwornica została zaprojektowana i wyprodukowana w Polsce z najwyższej jakości materiałów. Produkt został wyposażony w algorytm MPPT maksymalizujący ilość energii pobieranej z paneli PV oraz powodujący automatyczne dopasowanie do mocy grzałki.

Wyświetlacz LCD

Przetwornica ECO Solar Boost PRO wyposażona jest w wyświetlacz LCD, który na bieżąco informuje użytkownika o parametrach instalacji PV, takich jak:

• napięcie systemu paneli PV


• prąd generowany przez panele PV


• moc oddawana na wyjściu

Zakres napięcia wyjściowego: 120 - 245 VAC / 50Hz

Dopuszczalny zakres napięcia z paneli: 120VDC ~ 350VDC

Maksymalna moc wyjściowa: 3000W

Rodzaj napięcia wyjściowego: modyfikowana sinusoida

Funkcja MPPT: TAK

Połączenie paneli PV: szeregowe lub szeregowo-równoległe

Złącze zasilania (wejściowe) MC4 (żeńskie - męskie)

Gniazdo wyjściowe: 2szt.

Wymiary: 31cm x 23,5cm x 13cm

Waga: 3,3kg

BEZPIECZEŃSTWO

Przetwornica solarna produkuje niebezpieczne napięcie na wyjściu. Może ono spowodować pożar lub porażenie elektryczne. Podczas użytkowania zaleca się stosowanie zasad bezpieczeństwa ogólnie przyjętych dla urządzeń o napięciu 230 V.

Należy pamiętać że nawet po odłączeniu zasilania wysokie napięcie może się utrzymywać na zaciskach zasilających i wewnętrznych elementach, nawet przez kilkanaście sekund.

Wszelkie naprawy należy prowadzić w autoryzowanym serwisie producenta.

Zabronione jest używanie przetwornicy wszędzie tam gdzie jest duża wilgotność, oraz bezpośredni kontakt z ogniem, substancjami łatwopalnymi. Nie należy też wystawiać urządzenia na działanie promieni słonecznych. W przypadku kontaktu z wodą należy natychmiast wyłączyć urządzenie.

Zabronione jest zwieranie wyjścia przetwornicy, jak i podłączanie do niego zbyt dużego obciążenia, większego niż dopuszczalne (praca ciągła). Przeciążenie przetwornicy może prowadzić do jej uszkodzenia.

W wypadku pożaru należy pamiętać aby użyć gaśnicy przeznaczonej do gaszenia urządzeń elektrycznych pod napięciem. Złącz przetwornicy w żadnym wypadku nie wolno podłączać do sieci energetycznej, ani do potencjału ziemi.

MONTAŻ

W celu podłączenia paneli do przetwornicy, trzeba wykorzystać odpowiednie przewody do instalacji PV. Ich przekrój ni epowinien być mniejszy niż 4mm. Zbyt cienkie przewody będą powodować grzanie się i spadek napięcia na wejściu przetwornicy. W skrajnym przypadku doprowadzi to do strat w układzie lub pożaru.

Do poprawnego działania przetwornicy potrzebna jest swobodna cyrkulacja powietrza. Niedopuszczalne jest zakrywanie otworów wentylacyjnych obudowy. Może to spowodować przegrzanie i uszkodzenie urządzenia.

Sugerowany montaż przetwornicy to pozycja pionowa. Należy przytwierdzić urządzenie do niepalnych powierzchni takich jak beton czy metal.

Przetwornica została w całości zaprojektowana w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Kupując ten produkt wspierasz polską myśl technologiczną i rodzimy kapitał!
