Zastosowanie:
Przecinarka tarczowa do metalu
Spis części do LW1400
Pozycja na schemacie, Nr katalogowy, Opis, Ilość
1 ; 213858-0 ; O-RING 65 ; 1
2 ; 265122-5 ; PAN HEAD SCREW M5X20 ; 4
3 ; 224299-5 ; FLANGE 90 ; 1
4 ; 123478-1 ; TOOLLESSBOLT ASSEMBLY ; 1
5 ; 418142-0 ; PLUG ; 1
6 ; 418142-0 ; PLUG ; 1
7 ; 161398-1 ; SAFETY GUIDE ; 1
8 ; 265121-7 ; + FLAT HEAD SCREW M6 ; 1
12 ; 265754-8 ; THUMB SCREW M6X12 ; 1
13 ; 213180-5 ; O RING 14 ; 1
14 ; 257255-0 ; RING 17 ; 1
15 ; 224299-5 ; FLANGE 90 ; 1
16 ; 257255-0 ; RING 17 ; 1
17 ; 161400-0 ; SAFETY COVER ; 1
18 ; 211282-1 ; BALL BEARING 6203ZZ ; 1
19 ; 319393-7 ; BEARING BOX ; 1
019-1 ; 136029-1 ; BEARING BOX ASSY ; 1
20 ; 227811-0 ; HELICAL GEAR 50 ; 1
21 ; 324321-9 ; SPINDLE ; 1
22 ; 210067-2 ; BALL BEARING 6000ZZ ; 1
022-1 ; 210199-5 ; BALL BEARING 6000ZZ ; 1
23 ; 183C14-3 ; HANDLE SET ; 1
24 ; 650716-3 ; SWITCH TGC31B ; 1
25 ; 418141-2 ; SWITCH LEVER ; 1
26 ; 418139-9 ; SWITCH LOCK ; 1
27 ; 231397-8 ; COMPRESSION SPRING 4 ; 1
30 ; 183C14-3 ; HANDLE SET ; 1
31 ; 411478-6 ; SWITCH BUTTON ; 1
031-1 ; 417113-4 ; SWITCH BUTTON ; 1
32 ; 266326-2 ; TAPPING SCREW 4X18 ; 4
34 ; 265104-7 ; PAN HEAD SCREW M5X40 ; 3
38 ; 266326-2 ; TAPPING SCREW 4X18 ; 2
39 ; 687124-5 ; STRAIN RELIEF ; 1
40 ; 692506-8 ; POWER SUPPLY CORD 1.0-2-3.0 ; 1
41 ; 682540-6 ; CORD GUARD 9.3-90 ; 1
42 ; 851S34-8 ; LW1400 NAME PLATE ; 1
43 ; 143463-8 ; MOTOR HOUSING COMPLETE ; 1
43 ; C10 643712-8 ; BRUSH HOLDER ; 2
44 ; 643700-5 ; BRUSH HOLDER CAP 7-18 ; 2
45 ; 191953-5 ; CARBON BRUSH CB-203 ; 1
46 ; 265104-7 ; PAN HEAD SCREW M5X40 ; 4

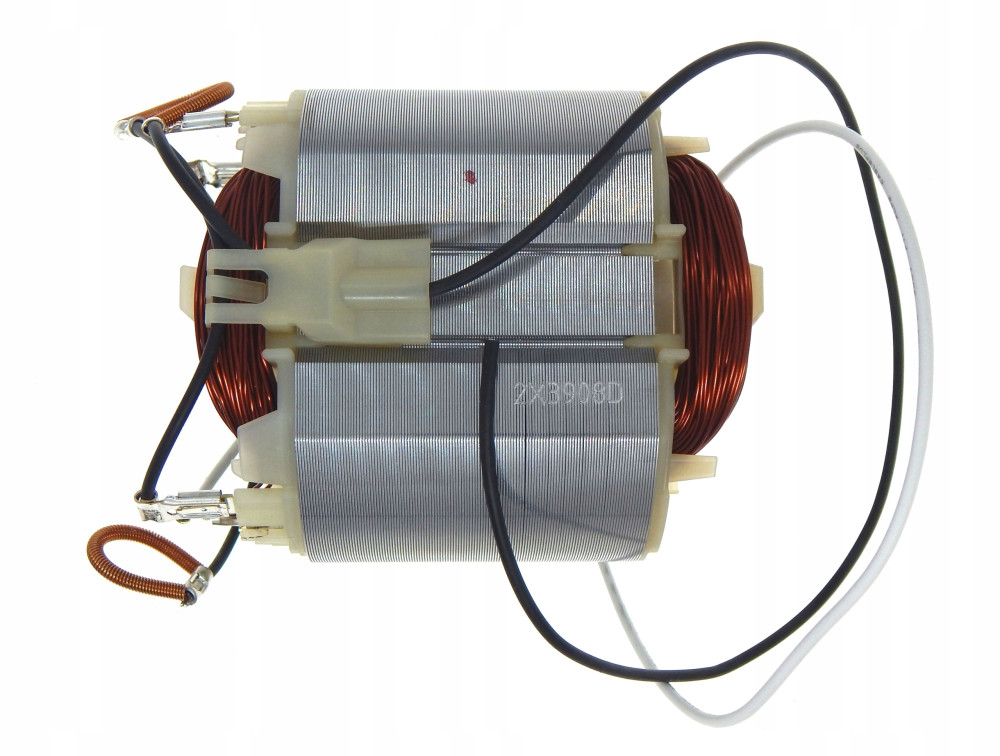

47 ; 593909-8 ; FIELD ASS'Y 240V ; 1
47 ; C10 654197-3 ; RING TERMINAL ; 2
47 ; C20 654502-4 ; CONNECTOR P-2 ; 2
48 ; 265A13-6 ; TAPPING SCREW 5X85 ; 2
49 ; 418143-8 ; BAFFLE PLATE ; 1
50 ; 210070-3 ; BALL BEARING 6200ZZ ; 1
51 ; 513463-6 ; ARMATURE ASS'Y 220-240V ; 1
52 ; 240164-0 ; FAN 80 ; 1
53 ; 267714-6 ; WASHER 15 ; 1
54 ; 211240-7 ; BALL BEARING 6202ZZ ; 1
55 ; 324322-7 ; STOPPER ; 1
56 ; 233372-0 ; COMPRESSION SPRING 7 ; 1
57 ; 143464-6 ; GEAR HOUSING COMPLETE ; 1
57 ; C10 263029-9 ; RUBBER PIN 6 ; 1
057-1 ; 143464-6 ; GEAR HOUSING COMPLETE ; 1
057-1 ; C10 263029-9 ; RUBBER PIN 6 ; 1
057-2 ; 140G83-1 ; GEAR HOUSING COMPLETE ; 1
057-2 ; C10 263029-9 ; RUBBER PIN 6 ; 1
057-3 ; 140D69-7 ; GEAR HOUSING COMPLETE ; 1
057-3 ; C10 263029-9 ; RUBBER PIN 6 ; 1
58 ; 951163-4 ; SPRING PIN 5-20 ; 1
59 ; 272027-2 ; HANDLE 120 ; 1
60 ; 324323-5 ; VISE SCREW ; 1
060-1 ; 326802-9 ; VISE SCREW ; 1
63 ; 251961-9 ; H.S.SET SCREW(FLAT POINT)M6X10 ; 1
063-1 ; 266321-2 ; H.S.SET SCREW(FLAT POINT)M6X16 ; 1
65 ; 313114-9 ; VISE NUT ; 1
66 ; 345311-9 ; PLATE ; 1
67 ; 317662-0 ; SCREW GUIDE ; 1
68 ; 951175-7 ; SPRING PIN 5-36 ; 1
69 ; 951110-5 ; SPRING PIN 4-16 ; 1
70 ; 265125-9 ; PAN HEAD SCREW M8X30 ; 2
71 ; 266996-7 ; COLLAR BOLT M10X20 ; 1
72 ; 271331-6 ; KNOB 40 ; 1
73 ; 346970-2 ; GUIDE PLATE ; 1
74 ; 931503-2 ; HEX. NUT M10 ; 1
074-1 ; 252183-4 ; HEX.NUT M10-17 ; 1
75 ; 942251-8 ; SPRING WASHER 10 ; 1
76 ; 253197-6 ; FLAT WASHER 10 ; 1
77 ; 331648-0 ; PIPE 20-128 ; 1
78 ; 233633-8 ; TORSION SPRING 33 ; 1
81 ; 161399-9 ; SPARK GUARD ; 1
82 ; 265144-5 ; PAN HEAD SCREW M6X12 ; 1
83 ; 421834-2 ; CUSHION ; 3
84 ; 253197-6 ; FLAT WASHER 10 ; 1
85 ; 265509-1 ; HEX.BOLT M10X140 ; 1
86 ; 161397-3 ; BASE ; 1
87 ; 961004-6 ; RETAINING RING S-8 ; 1
88 ; 267257-8 ; FLAT WASHER 8 ; 1
89 ; 256545-8 ; PIN 16 ; 1
90 ; 961056-7 ; RETAINING RING S-16 ; 1
91 ; 267257-8 ; FLAT WASHER 8 ; 1
92 ; 346636-4 ; VISE PLATE ; 1
93 ; 253903-9 ; WAVE WASHER 6 ; 1
95 ; 346969-7 ; CENTER CAP ; 1
97 ; 681630-2 ; INSULATION WASHER ; 1
98 ; 911103-4 ; PAN HEAD SCREW M4X6 ; 2
99 ; 346971-0 ; SPARK COVER ; 1
100 ; 266264-8 ; H.S.SET SCREW(FLAT POINT)M5X6 ; 1
101 ; 272286-8 ; LEVER 125 ; 1
102 ; 253197-6 ; FLAT WASHER 10 ; 1
103 ; 257389-9 ; SLEEVE 11 ; 1
104 ; 253180-3 ; FLAT WASHER 10 ; 1
105 ; 216413-7 ; THRUST NEEDLE CAGE 1024 ; 1
106 ; 253353-8 ; THIN WASHER 10 ; 1
107 ; 253353-8 ; THIN WASHER 10 ; 1
108 ; 216413-7 ; THRUST NEEDLE CAGE 1024 ; 1
109 ; 253353-8 ; THIN WASHER 10 ; 1
110 ; 961014-3 ; STOP RING E-8 ; 1
111 ; 161402-6 ; GUIDE BASE ; 1
112 ; 257390-4 ; SLEEVE 20 ; 2
112-1 ; 257413-8 ; SLEEVE 20 ; 2
113 ; 961014-3 ; STOP RING E-8 ; 1
114 ; 213011-8 ; O RING 7 ; 1
115 ; 326624-7 ; STOPPER PIN ; 1
116 ; 922311-2 ; HEX. SOCKET HEAD BOLT M6X12 ; 1
116-1 ; 922312-0 ; HEX. SOCKET HEAD BOLT M6X12 ; 1
117 ; 942151-2 ; SPRING WASHER 6 ; 1
117-1 ; 253428-3 ; SPRING WASHER 6 ; 1
118 ; 931302-2 ; HEX. NUT M6 ; 1
119 ; 135708-8 ; VISE ASS'Y ; 1
