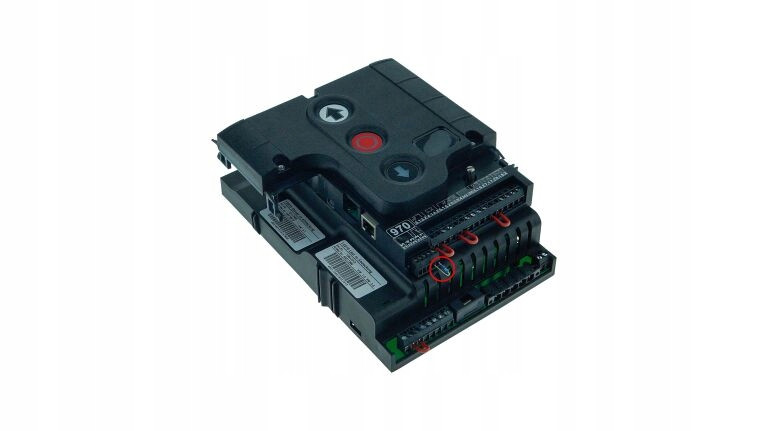

Moduł centrali TS 970 Gfa Elektromaten

Sterownik przystosowany do pracy z elektronicznymi i mechanicznymi wyłącznikami krańcowymi DES/NES.

Dane techniczne:

• napięcie zasilania: 3N~400V lub 1N~230V, PE


• częstotliwość robocza: 50 / 60 Hz


• maksymalna moc silnika: 3kW


• napięcie sterownicze: 24V DC


• gniazda systemowe do podłączenia okablowania napędu


• gniazdo systemowe z wtykiem do podłączenia zasilania


• gniazdo systemowe UBS dla akcesoriów systemowych


• zasilanie dla OSE, DW-1,2kΩ, 8,2kΩ: 12V DC


• zasilanie dla urządzeń zewnętrznych: 24V DC; 180mA


• zasilanie dla urządzeń zewnętrznych: 230V AC; 1,6A


• zaciski śrubowe przekaźnika programowalnego


• zaciski śrubowe do dodatkowych elementów bezpieczeństwa (OSE, FOTO, KURTYNY itp.)


• zaciski śrubowe do podłączenia dodatkowych elementów sterowniczych (radia, radary, itp.)


• zintegrowane przyciski sterownicze GÓRA/STOP/DÓŁ


• podwójny wyświetlacz siedmiosegmentowy LED


• obrotowy przełącznik wyboru do programowania

Funkcje podstawowe:

• automatyczne rozpoznanie wyłączników krańcowych NES/DES


• automatyczne rozpoznanie elementów bezpieczeństwa krawędzi dolnej bramy


• parametryzowane wejście X2.1-X2.2 obwodu STOP - 5kΩ (drzwi w bramie, wyłącznik luźnej liny)


• szybkie programowanie położeń krańcowych - napędy wyposażone w DES


• programowalna zmiana kierunku obrotów silnika


• regulacje i ustawienia parametrów z poziomu operatora dla DES


• wybór trybu pracy napędu czuwakowy/impulsowy(wymagane zabezpieczenie) OTW/ZAM


• programowanie pozycji pośredniej dla DES


• zintegrowane przyciski sterownicze GÓRA/STOP/DÓŁ


• sygnalizacja pracy i diagnozy za pomocą wyświetlacza LED


• automatyczne zamykanie po czasie 1-240s


• automatyczne zamykanie po FOTO


• programowalne wyjście przekaźnikowe


• programowalna reakcja na zadziałanie zabezpieczenia krawędzi dolnej

Funkcje dodatkowe:

• automatyczne dopasowanie do podłoża przy DES i OSE


• licznik cykli roboczych bez możliwości resetowania


• licznik cykli serwisowych


• rejestr pamięci 6 ostatnich błędów


• monitorowanie mechanicznej blokady przy DES


• dynamiczna kontrola czasu ruchu przy NES


• nastawna kontrola siły udźwigu przy DES


• automatyczne rozpoznanie napędów Gfa Elektromaten DU lub FU


• ustawianie zdawczej prędkości obrotowej dla DU i FU


• łagodny rozruch i zatrzymanie dla DU i FU


• możliwość zmiany rampy przyspieszenia i hamowania dla DU i FU

Gfa Elektromaten nr kat. 30005273 00001 (Nowy model od 01/2020r. standard zgodny z EN 12453:2017)
