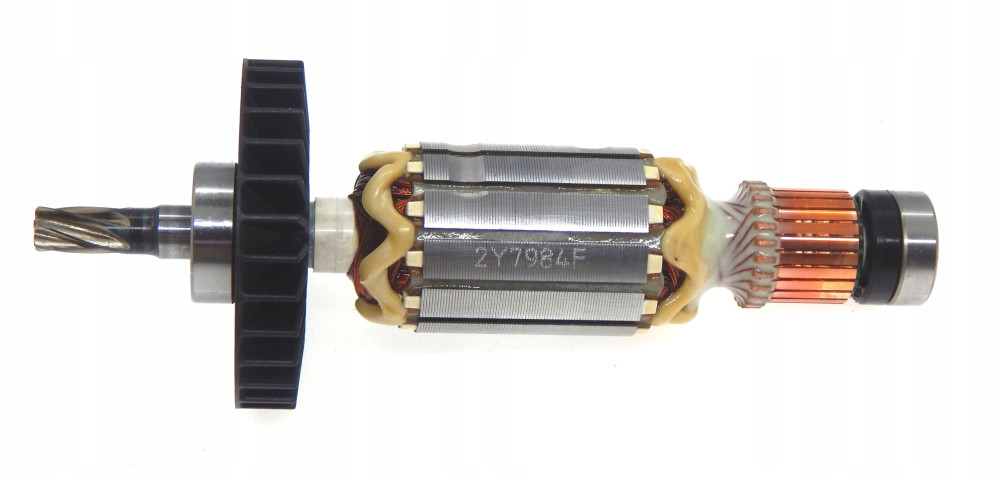

/ Makita wirnik do młotowiertarki HR2460

•
  Producent: Makita



• Kod producenta: 517984-0 / 515289-2


•
  Pozycja na schemacie: 63 - HR2460


Zastosowanie:

Młotowiertarka

• HR2460


• HR2460F


• HR2470


• HR2470F


• HR2470FT


• HR2470T

Spis części do HR2460

Pozycja na schemacie, Nr katalogowy, Opis, Ilość

001 ; 286263-4 Nasadka 35 ; 1

002 ; 233940-9 Sprężyna pierścieniowa 19 ; 1

003 ; 417629-9 Osłona uchwytu wiertła ; 1

004 ; 257241-1 Pierścień 21 ; 1

005 ; 345187-4 Podkładka ; 1

006 ; 233916-6 Sprężyna 21-29 ; 1

007 ; 921923-8 Śruba imbusowa M8X120 ; 1

007-1 ; 265583-9 Śruba imbusowa M8X120 ; 1

008 ; 345280-4 Podkładka sześciokątna ; 1

009 ; 417630-4 Podstawa uchwytu ; 1

010 ; 158057-6 Uchwyt 36 komplet ; 1

C10 ; 931402-8 Nakrętka sześciokątna M8 ; 1

013 ; 162244-1 Dźwignia przełącznika ; 1

014 ; 233459-8 Sprężyna dociskowa 3 ; 1

015 ; 419192-8 Przycisk blokady ; 1

016 ; 213278-8 O-ring 17 ; 1

017 ; 158305-3 Obudowa przekładni kpl. ; 1

C10 ; 213965-9 Uszczelka olejowa 25 ; 1

C11 ; 213345-9 Uszczelka olejowa 25 ; 1

018 ; 266351-3 Śruba samogwintująca z łbem mocującym 4X35 ; 4

018-1 ; 265B69-5 TAPPING SCREW 4X35 ; 4

019 ; 153290-5 Łożysko igiełkowe - komplet ; 1

020 ; 233918-2 Sprężyna pierścieniowa 28 ; 1

021 ; 267805-3 Podkładka 30 ; 1

022 ; 233328-3 Sprężyna dociskowa 31 ; 1

023 ; 227019-6 Koło zębate 51 ; 1

024 ; 216022-2 Kulka stalowa 7.0 ; 1

025 ; 158306-1 Uchwyt narzędzia - komplet ; 1

025-1 ; 158575-4 Uchwyt narzędzia - komplet ; 1

026 ; 267229-3 Podkładka 28 ; 1

027 ; 331769-8 Tuleja 9 ; 1

028 ; 324669-9 Uchwyt ; 1

029 ; 324402-9 Pierścień 10 ; 1

030 ; 421955-0 Pierścień łożyska 13 ; 1

031 ; 324216-6 Gniazdo o-ringu ; 1

032 ; 213073-6 O-ring 9 1

033 ; 233917-4 Sprężyna pierścieniowa 28 1

034 ; 324733-6 Element udarowy 1

035 ; 213227-5 O-ring 16 1

036 ; 317517-9 Tłok 1

037 ; 267104-3 Podkładka 12 ; 1

038 ; 324215-8 Złącze tłoka ; 1

039 ; 267104-3 Podkładka 12 ; 1

040 ; 213727-5 O-ring 63 ; 1

041 ; 211012-0 Łożysko kulowe 606ZZ ; 1

041-1 ; 210028-2 Łożysko kulowe 606ZZ ; 1

042 ; 267212-0 Podkładka 12 ; 1

043 ; 233347-9 Sprężyna dociskowa 13 ; 1

044 ; 331734-7 Krzywka sprzęgła ; 1

045 ; 227182-5 Koło zębate 10 ; 1

046 ; 219014-0 Łożysko sterujące 10 ; 1

047 ; 226656-3 Koło zębate śrubowe 26 ; 1

048 ; 266273-7 Śruba z łbem gniazdowym sześciokątnym M4X12 ; 2

049 ; 345179-3 Uchwyt łożyska ; 1

050 ; 267234-0 Podkładka 8 ; 1

051 ; 211032-4 Łożysko kulowe 608ZZ ; 1

051-1 ; 210029-0 Łożysko kulowe 608ZZ ; 1

052 ; 324212-4 Pierścień 8 ; 1

053 ; 961011-9 Pierścień blokujący (ZEWN.) E-4 ; 1

054 ; 233388-5 Sprężyna dociskowa 5 ; 1

055 ; 345770-7 Tarcza prowadząca ; 1

055-1 ; 346035-0 Tarcza prowadząca ; 1

056 ; 158308-7 Obudowa wewnętrzna kpl. ; 1

056-1 ; 141575-1 Obudowa wewnętrzna kpl. ; 1

057 ; 443126-9 Filc ; 1

058 ; 213407-3 O-ring 26 ; 1

059 ; 213077-8 Uszczelka olejowa 10 ; 1

060 ; 210059-1 Łożysko kulowe 6000DDW ; 1

061 ; 267213-8 Podkładka 10 ; 1

062 ; 240092-9 Wentylator 64 ; 1

063 ; 515289-2 Wirnik silnika elektrycznego kpl. 240V ; 1

063-1 ; 517984-0 Wirnik silnika elektrycznego kpl. 240V ; 1

064 ; 681652-2 Podkładka izolacyjna ; 1

064-1 ; 681670-0 Podkładka izolacyjna ; 1

065 ; 210023-2 Łożysko kulowe 627DDW ; 1

066 ; 267804-5 Podkładka falista 15 ; 1

067 ; 266334-3 Śruba samogwintująca z łbem mocującym 4X60 ; 2

067-1 ; 265D36-2 TAPPING SCREW 4X60 ; 2

068 ; 344871-8 Uchwyt ; 2

069 ; 419716-0 Płytka progu kierującego ; 1

070 ; 626579-9 Stojan 240V ; 1

070-1 ; 621884-9 Stojan 240V ; 1

071 ; 419731-4 Obudowa silnika ; 1

072 ; 863521-1 Tabliczka znamionowa HR2460 ; 1

073 ; 194074-2 Szczotki węglowe ; 1

074 ; 638500-6 Uchwyt szczotek węglowych ; 1

075 ; 650588-6 Przełącznik C3VA-2L-C ; 1

076 ; 814958-5 Etykieta z numerem seryjnym HR2460 ; 1

077 ; 682566-8 Osłona przewodu 10 ; 1

078 ; 665890-4 Kabel zasilający 1.0-2-4.0 ; 1

079 ; 687260-7 Zacisk przewodu ; 1

080 ; 266324-6 Śruba samogwintująca z łbem mocującym 4X22 ; 1

080-1 ; 265B46-7 Śruba gwintowana 4X22 ; 1

082 ; 419717-8 Osłona uchwytu ; 1

083 ; 266324-6 Śruba samogwintująca z łbem mocującym 4X22 ; 1

083-1 ; 265B46-7 Śruba gwintowana 4X22 ; 1

084 ; 266324-6 Śruba samogwintująca z łbem mocującym 4X22 ; 2

084-1 ; 265B46-7 Śruba gwintowana 4X22 ; 2

A01 ; 324219-0 Ogranicznik głębokości ; 1

A02 ; 824799-1 Walizka plastikowa ; 1

C10 ; 324319-6 Wał ; 1

C20 ; 417724-5 Zatrzask ; 2

C30 ; 419216-0 Rękojeść; 1

A03 ; 805433-2 Etykieta obudowy z tworzywa sztucznego HR2460 ; 1

B01 ; 195263-2 Zestaw naprawczy ; 1

C10 ; 195127-0 Smar ; 2

F27 ; 194583-1 Zestaw podstawy uchwytu ; 1
