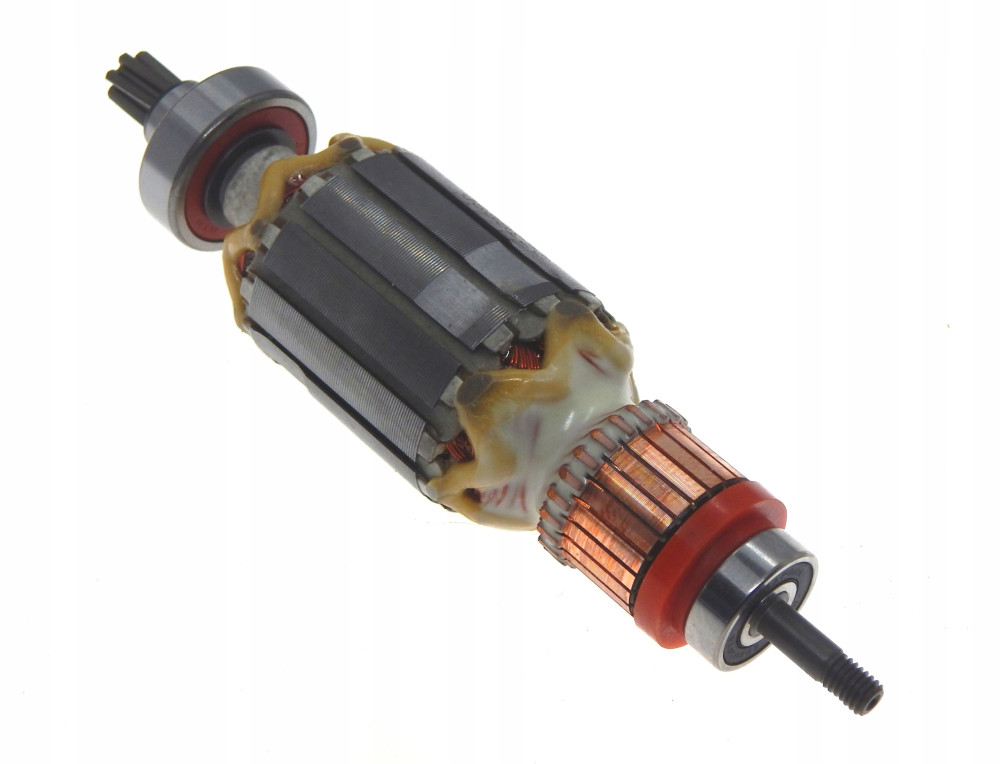

/ Makita wirnik z łożyskami do młotowiertarki / wiertaki  HR4013C

ARMATURE ASS'Y 220-240V

•
  Producent: Makita



• Kod producenta: 513888-4


• Pozycja na schemacie: 100 - HR4013C

Zastosowanie:

Młotowiertarka

• HR4003C


• HR4013C

Spis części do HR4013C

001 ; 286292-7 Nasadka uchwytu narzędzia ; 1

002 ; 233948-3 Sprężyna pierścieniowa 25 ; 1

003 ; 257308-5 Pierścień 28 ; 1

004 ; 454330-5 Osłona uchwytu wiertła ; 1

005 ; 262167-4 Pierścień gumowy 30 ; 1

006 ; 326272-2 Pierścień uchwytu wiertarskiego ; 1

007 ; 454331-3 Osłona zwalniająca ; 1

008 ; 346670-4 Prowadnica sprężyny ; 1

009 ; 234288-2 Sprężyna dociskowa 46 ; 1

010 ; 346670-4 Prowadnica sprężyny ; 1

011 ; 213615-6 O-ring 46 ; 1

012 ; 922351-0 Śruba z łbem gniazdowym sześciokątnym M6X30 W ; 4

013 ; 141956-9 Bęben kpl. ; 1

C10 ; 213246-1 O-ring 38 ; 1

C20 ; 213490-0 Uszczelka olejowa 32 ; 1

C30 ; 213492-6 O-ring 32 ; 1

014 ; 454337-1 Tuleja blokująca ; 1

015 ; 234290-5 Sprężyna pierścieniowa 59 ; 1

016 ; 213707-1 O-ring 65 ; 1

017 ; 267469-3 Podkładka 32 ; 1

018 ; 262168-2 Pierścień gumowy 32 ; 1

019 ; 267469-3 Podkładka 32 ; 1

020 ; 310257-8 Uchwyt narzędzia ; 2

021 ; 326268-3 Uchwyt narzędzia ; 1

022 ; 213317-4 O-ring 20 ; 1

023 ; 213392-0 Pierścień z żywicy fluorowęglowej 25 ; 1

024 ; 213317-4 O-ring 20 ; 1

025 ; 213392-0 Pierścień z żywicy fluorowęglowej 25 ; 1

026 ; 326269-1 Uchwyt ; 1

027 ; 326274-8 Pierścień 17 ; 1

028 ; 262166-6 Pierścień gumowy 18 ; 1

029 ; 454347-8 Tuleja ślizgowa ; 1

030 ; 326270-6 Element udarowy ; 1

031 ; 213695-2 O-ring 22 ; 1

032 ; 234289-0 Sprężyna dociskowa 33 ; 1

033 ; 346673-8 Pierścień blokujący ; 1

034 ; 256548-2 Sztyft ramienny. 6 ; 1

035 ; 346671-2 Płytka odgięta ; 1

036 ; 313255-1 Tuleja napędowa ; 1

037 ; 257991-8 Pierścień ustalający (ZEWN.) WR-32.5 ; 1

038 ; 257340-9 Pierścień 33 ; 1

039 ; 267470-8 Podkładka 33 ; 1

040 ; 234287-4 Sprężyna dociskowa 34 ; 1

041 ; 267470-8 Podkładka 33 ; 1

042 ; 332063-1 Cylinder 28.5 ; 1

043 ; 257991-8 Pierścień ustalający (ZEWN.) WR-32.5 ; 1

044 ; 213406-5 O-ring 30 ; 3

045 ; 256197-5 Kołek 7 ; 1

046 ; 419004-5 Tłok ; 1

047-1 ; 213695-2 O-ring 22 ; 1

048-1 ; 213379-2 O-ring 21 ; 1

049 ; 454317-7 Korbowód ; 1

050 ; 424560-2 Nasadka obudowy ; 1

051 ; 141957-7 Pokrywa obudowy A komplet ; 1

052 ; 227613-4 Przekładnia zębata 26 ; 1

053 ; 454342-8 Płytka sprężysta ; 2

054 ; 234286-6 Sprężyna dociskowa 11 ; 2

055 ; 326273-0 Tulejka ; 2

056 ; 234286-6 Sprężyna dociskowa 11 ; 2

057 ; 213325-5 O-ring 19 ; 2

058 ; 142289-5 Uchwyt - komplet ; 2

059 ; 265995-6 Śruba samogwintująca z łbem mocującym 4X18 ; 1

060 ; 454326-6 Dźwignia przełącznika ; 1

061 ; 318988-3 Pokrywa obudowy przekładni ; 1

062 ; 454339-7 Płytka kontrolna ; 1

063 ; 454340-2 Płytka ślizgowa ; 1

064 ; 234284-0 Sprężyna dociskowa 4 ; 1

065 ; 454345-2 Dźwignia mimośrodowa ; 1

066 ; 213262-3 O-ring 18 ; 1

067 ; 424556-3 Nasadka filtra ; 1

068 ; 443182-9 Filtr ; 1

069 ; 454319-3 Nasadka korby ; 1

070 ; 911128-8 Wkręt z łbem stożkowym ściętym M4X16 WR ; 6

071 ; 424559-7 Pierścień uszczelniający B ; 1

072 ; 232280-2 Sprężyna płytkowa ; 1

073 ; 454318-5 Dźwignia łącznika ; 1

074 ; 911511-9 Wkręt z łbem stożkowym ściętym M4X10 WRM ; 1

075 ; 266041-8 Śruba samogwintująca z łbem mocującym 5X25 ; 4

076 ; 233603-7 Sprężyna skrętna 7 ; 1

077 ; 454338-9 Prowadnica łączna ; 1

078 ; 141953-5 Obudowa korby A komplet ; 1

079 ; 126290-8 Zespół ogranicznika momentu obrotowego ; 1

080 ; 254239-9 Klin 4 ; 2

081 ; 227612-6 Przekładnia zębata 7 ; 1

082 ; 211232-6 Łożysko kulowe 6002LLU ; 1

083 ; 141959-3 Komplet ogranicznika momentu obrotowego ; 1

084 3; 24727-1 Podkładka 8 ; 1

085 ; 210005-4 Łożysko kulowe 608DDW ; 1

086 ; 253215-0 Podkładka 8 ; 1

087 ; 961004-6 Pierścień ustalający (ZEWN.) S-8 ; 1

088 ; 326271-4 Wał korbowy ; 1

089 ; 211332-2 Łożysko kulowe 6004LLU ; 1

090 ; 961060-6 Pierścień ustalający (ZEWN.) S-20 ; 1

091 ; 227772-4 Koło zębate śrubowe 37 ; 1

093 ; 253180-3 Podkładka 10 ; 1

094 ; 424558-9 Pierścień uszczelniający A ; 1

095 ; 141955-1 Obudowa przekładni kpl. ; 1

096 ; 213231-4 Uszczelka olejowa 15 ; 1

097 ; 331596-3 Tuleja 12 ; 1

098 ; 211137-0 Łożysko kulowe 6201LLU ; 1

099 ; 253744-3 Podkładka 12 ; 1

100 ; 513888-4 Wirnik silnika elektrycznego kpl. 220-240V ; 1

101 ; 681650-6 Podkładka izolacyjna ; 1

102 ; 210005-4 Łożysko kulowe 608DDW ; 1

103 ; 267721-9 Podkładka falista 15 ; 1

104 ; 266568-8 Śruba samogwintująca z łbem mocującym 5X80 ; 2

105 ; 454329-0 Płytka progu kierującego ; 1

106 ; 625758-6 Stojan 220-240V ; 1

107-1 ; 632E31-7 Uchwyt szczotek węglowych  ; 1

108-1 ; 197245-0 Szczotki węglowe ; 1

109 ; 454348-6 Osłona 40 ; 1

110 ; 265999-8 Śruba samogwintująca z łbem mocującym 4X25 ; 2

111 ; 454316-9 Obudowa silnika ; 1

112 ; 240146-2 Wentylator 76 ; 1

113 ; 253047-5 Podkładka 6 ; 1

114 ; 931303-0 Nakrętka sześciokątna M6 ; 1

115 ; 454328-2 Tylna pokrywa ; 1

116 ; 265995-6 Śruba samogwintująca z łbem mocującym 4X18 ; 2

117 ; 695123-3 Kabel zasilający 1.5-2-4.0 ; 1

118 ; 682560-0 Osłona przewodu 10 ; 1

119 ; 419024-9 Uchwyt przewodu zasilającego ; 1

120 ; 265995-6 Śruba samogwintująca z łbem mocującym 4X18 ; 1

121 ; 687169-3 Zacisk przewodu ; 1

122 ; 265995-6 Śruba samogwintująca z łbem mocującym 4X18 ; 1

123 ; 620200-2 Sterownik ; 1

124 ; 265995-6 Śruba samogwintująca z łbem mocującym 4X18 ; 1

125 ; 632B52-1 Moduł przewodu ; 1

126 ; 454346-0 Soczewka ; 1

127 ; 265999-8 Śruba samogwintująca z łbem mocującym 4X25 ; 2

128 ; 253194-2 Podkładka 5 ; 2

129 ; 257813-2 Tuleja 9 ; 2

130 ; 454320-8 Podstawa rękojeści ; 1

131 ; 266041-8 Śruba samogwintująca z łbem mocującym 5X25 ; 2

132 ; 814T16-7 Tabliczka znamionowa HR4013C ; 1

133 ; 454343-6 Podpora przeciwpyłowa A ; 1

134 ; 234283-2 Sprężyna dociskowa 18.5 ; 2

135 ; 454344-4 Podpora przeciwpyłowa B ; 1

136 ; 424557-1 Osłona przeciwpyłowa ; 1

137 ; 454321-6 Rękojeść A ; 1

138 ; 265999-8 Śruba samogwintująca z łbem mocującym 4X25 ; 4

139 ; 454332-1 Dźwignia przełącznika A ; 1

140 ; 234285-8 Sprężyna dociskowa 7 ; 1

141 ; 454327-4 Dźwignia pośrednia ; 1

142 ; 268309-8 Kołek 4 ; 1

143 ; 154626-1 Uchwyt przełącznika - komplet ; 1

144 ; 650678-5 Przełącznik C3PA-1121 ; 1

145 ; 454323-2 Osłona uchwytu ; 1

146 ; 265995-6 Śruba samogwintująca z łbem mocującym 4X18 ; 1

147 ; 234281-6 Sprężyna dociskowa 6 ; 1

148 ; 632A83-4 Włącznik ; 1

149 ; 454336-3 Dźwignia przełącznika C ; 1

150 ; 187692-3 Obudowa włącznika kpl. ; 1

151 ; 911128-8 Wkręt z łbem stożkowym ściętym M4X16 WR ; 4

152 ; 187692-3 Obudowa włącznika kpl. ; 1

153 ; 234282-4 Sprężyna dociskowa 12 ; 2

154 ; 807Y79-0 Naklejka ; 1

A01 ; 123138-5 Zestaw uchwytu bocznego ; 1

A02 ; 196792-8 Zestaw bocznego uchwytu 73 ; 1

A03-1 ; 198993-4 Smar ; 1

A04-1 ; 196277-4 Walizka plastikowa ; 1

C10 ; 837544-5 Wewnętrzna wkładka ; 1

C30 ; 162271-8 Zatrzask ; 2

A05 ; 331955-1 Ogranicznik głębokości ; 1

A06 ; 443122-7 Szmatka ; 1

A18 ; 8047A0-9 Etykieta obudowy z tworzywa sztucznego HR4013C ; 2

B01 ; 197298-9 Zestaw naprawczy ; 1

C10 ; 181490-7 Smar 30CC ; 2

F02-1 ; 199142-6 Zestaw przystawki do odsysania pyłu ; 1

F03-1 ; 199142-6 Zestaw przystawki do odsysania pyłu ; 1

F04-1 ; 199143-4 Zestaw przystawki do odsysania pyłu ; 1

F05-1 ; 199143-4 Zestaw przystawki do odsysania pyłu ; 1

F07-1 ; 199144-2 Zestaw przystawki do odsysania pyłu ; 1

C10 ; 417765-1 Końcówka węża 22 ; 1

C20 ; 417766-9 Końcówka węża 38 ; 1

C30 ; 415021-3 Łącznik węża ; 1

F08-1 ; 199144-2 Zestaw przystawki do odsysania pyłu ; 1

C10 ; 417765-1 Końcówka węża 22 ; 1

C20 ;  417766-9 Końcówka węża 38 ; 1

C30 ; 415021-3 Łącznik węża ; 1
