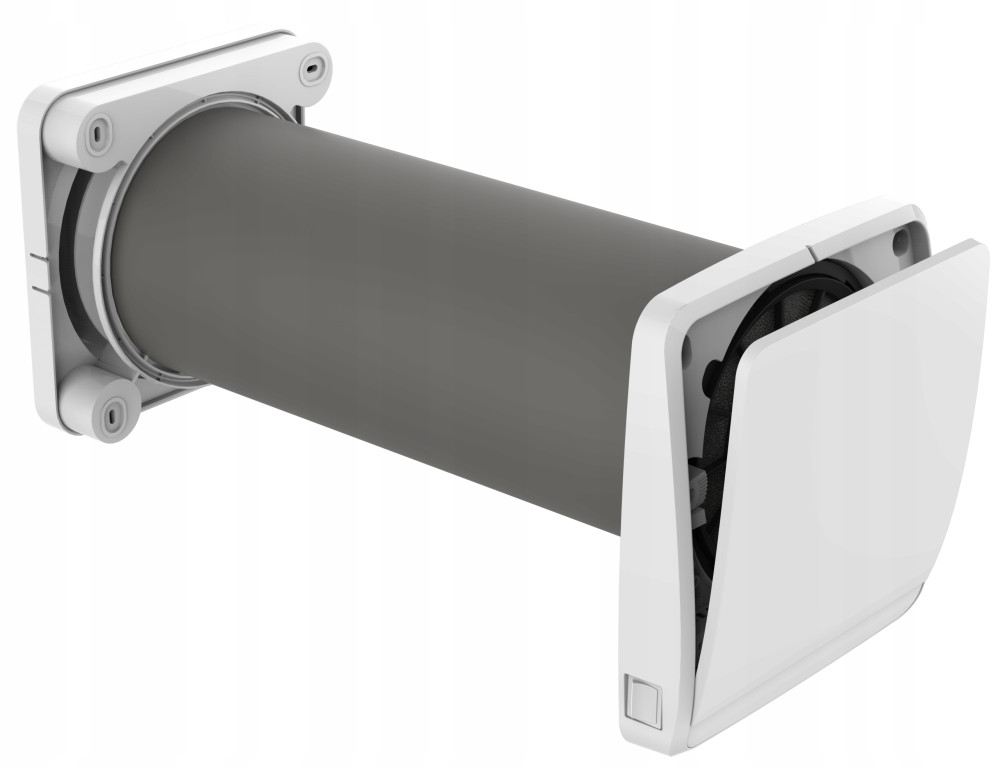

Rekuperator ścienny Harmann

AIRDOT easy

Dane techniczne

• Model: AIRDOT Easy - praca samodzielna



• Przepływ powietrza max: 60 m3/h



• Moc max. 7 W



• Napięcie: 50Hz



• Zasilanie: 220-240Vac



• Temp. otoczenia: -30 +50˚C



• Stopień ochrony: IPX4



• Waga: 4,9 kg



• Przystosowany do montażu w przegrodzie 250 - 500 mm


Atest PZH

Rekuperator AIRDOT posiada certyfikat PZH.

Oznacza to że nie wpływa negatywnie na ludzkie zdrowie i środowisko.

Opis

Rekuperator strefowy AIRDOT skutecznie wentyluje, usuwa nadmiar wilgoci i kontroluje jej poziom w pomieszczeniu. Pracuje cyklicznie w funkcji nawiewu i wyciągu. Nawiewa świeże powietrze, podgrzane zakumulowanym wcześniej ciepłem.

Połączenie urządzeń w system pozwala wentylować całą kubaturę.

W wersji podstawowej AIRDOT Easy  może pracować jako pojedyncze urządzenie- jeżeli jednak wymagana jest większa wydajność, warto zaplanować montaż dwóch jednostek.

W wersji AIRDOT Link lub bezprzewodowej AIRDOT Link+ urządzenia komunikują się miedzy sobą, synchronizując swoją pracę (komunikacja przewodowa lub bezprzewodowa, w zależności od wersji).

Dla wersji AIRDOT Link oraz AIRDOT Link+ należy dokupić pilot LCD.  Jeden pilot może obsługiwać kilka rekuperatorów  .

Zalety rekuperatora AIRDOT Easy

• Cicha praca dzięki zlokalizowaniu wentylatora za wymiennikiem


• od strony zewnętrznej


• Wydłużony ceramiczny wymiennik ciepła o wysokiej sprawności (do 93%)


• Prosta i elegancka forma


• Uchylny panel pełniący funkcję klapy odcinającej


• Bez szczotkowy silnik o wysokiej sprawności


• Łatwe czyszczenie i konserwacja


• Podwójny filtr przeciwpyłowy, zmywalny i łatwo dostępny


• Wskaźnik LED sygnalizujący pracę urządzenia


• Brak konieczności odprowadzania kondensatu

Budowa

1.
   Zmywalny filtr przeciwpyłowy wykonany z materiału na bazie pianki poliuretanowej. Dodatkowo przypomnienie o konieczności czyszczenia (w wersji AIRDOT Link)


2.
   Rewersyjny wentylator którego prawie nie słychać, wykonany z polipropylenu rewersyjny wirnik napędzany jest elektronicznie komutowanym silnikiem o wysokiej sprawności.


3.
   Specjalnie zaprojektowana czerpnia optymalizuje przepływ powietrza, jednoczenie redukując hałas


4.
   Kanał montażowy o średnicy 160 mm i długości 500 mm (możliwość dokupienia kanału 700 mm) umożliwiający montaż rekuperatora w ścianie.


5.
   Wydłużony wymiennik ceramiczny wykonany z porcelany wysokoglinowej zapewniający wyższą sprawność odzysku ciepła.


6.
   Elegancki panel przedni wykonany z wysokiej jakości tworzywowa (ABS), pełniący jednocześnie funkcję klapy odcinającej.

Dostępne wersje rekuperatora

Specyfikacja urządzenia w wersji podstawowej AIRDOT Easy (model oferowany na powyżej aukcji)

• Włącznik oraz przełącznik biegów na obudowie (dwie prędkości)


• Dioda sygnalizująca pracę urządzenia


• Możliwość zastosowania standardowego przełącznika ściennego

Specyfikacja urządzenia w wersji z komunikacją przewodową AIRDOT Link (model dostępny na pozostałych naszych aukcjach)

• Wyłącznik na obudowie (możliwe sterowanie pilotem)


• Funkcja czuwania (tryb uśpienia)


• Funkcja higrostatu


• Dioda sygnalizująca pracę urządzenia i konieczność wyczyszczenia filtra


• Dostępne cztery stopie prędkości, kontrolowane pilotem


• Możliwość komunikacji do 16 urządzeń poprzez połączenie kablem

Specyfikacja urządzenia w wersji z komunikacją bezprzewodową AIRDOT Link+ (model dostępny na pozostałych naszych aukcjach)

• Wyłącznik na obudowie (możliwe sterowanie pilotem)


• Funkcja czuwania (tryb uśpienia)


• Funkcja higrostatu


• Dioda sygnalizująca pracę urządzenia i konieczność wyczyszczenia filtra


• Cztery stopnie prędkości, kontrolowanych pilotem


• Możliwość skonfigurowania do 16 urządzeń poprzez komunikację bezprzewodową

Zasada działania

Cykl pierwszy

Wyciąg ciepłego, nieświeżego powietrza oraz przekazanie ciepła do wymiennika.

Cykl drugi

Nawiew świeżego powietrza z jednoczesnym odbiorem zakumulowanego ciepła.

Szybki montaż

1. Wiercimy otwór w ścianie o średnicy Ø D=160mm pod kątem 2°oraz      doprowadzamy przewody.

2. Wsuwamy rurę do otworu montażowego.

3. Montujemy panel przedni oraz tylny.

4. Instalujemy moduł główny z wentylatorem i wymiennikiem ciepła.

Produkt spełnia wymagania techniczne określone w programie „Czyste Powietrze” i znajduje się na liście Zielonych Urządzeń i Materiałów (ZUM).

Lista ZUM to pomoc dla wnioskodawców programu „Czyste Powietrze” w wyborze urządzeń i materiałów kwalifikujących się do dofinansowania.

Wymiary [mm]
