Makita motor a DF012D 629266-9 629266-9-hez

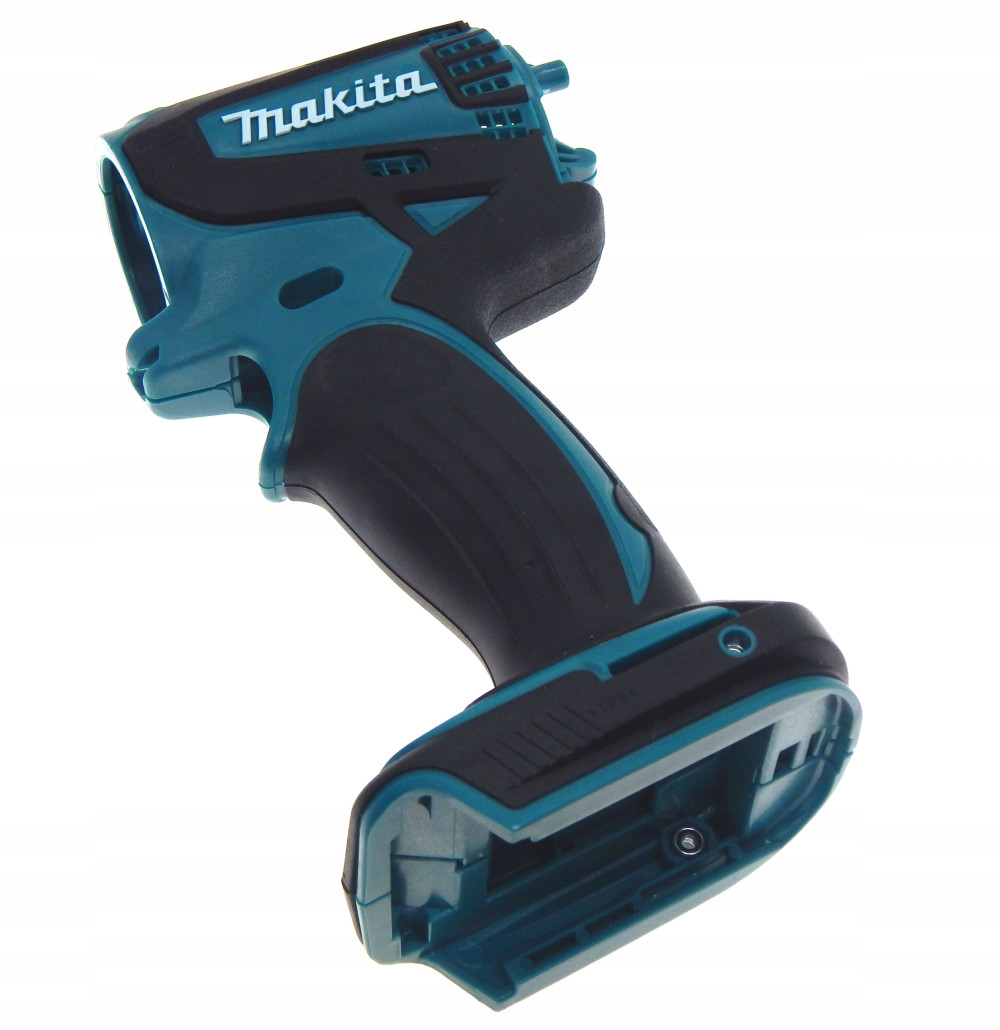

/ Makita obudowa do akumulatorowej wiertarko-wkrętarki BDF456

•
  Producent: Makita



• Kod producenta: 188932-2


•
  Pozycja na schemacie: 002, 019 - BDF456


Zastosowanie:

Wiertarko-wkrętarka akumulatorowa

• BDF456


• DDF456

Spis części do BDF456

Pozycja na schemacie, Nr katalogowy, Opis, Ilość

001 ; 868487-0 ; Tabliczka znamionowa BDF456 ; 1

002 ; 188932-2 ; Obudowa kpl. ; 1

003 ; 266429-2 ; Wkręt samogwintujący z grubym łbem 3X16 ; 9

004-1A ; 126289-3 ; Dźwignia ; 1

C10 ; 233438-6 ; Sprężyna dociskowa 4 ; 2

004-1C ; 126289-3 ; Dźwignia ; 1

C10 ; 233438-6 ; Sprężyna dociskowa 4 ; 2

004-1D ; 126289-3 ; Dźwignia ; 1

C10 ; 233438-6 ; Sprężyna dociskowa 4 ; 2

005 ; 419250-0 ; Dźwignia ; 1

006-2 ; 650747-2 ; Przełącznik C3HA-Z1A-TLMS ; 1

007-1 ; 620388-8 ; Obwód led ; 1

008 ; 643852-2 ; Zacisk ; 1

009 ; 251468-5 ; Wkręt z łbem stożkowym płaskim z rowkiem M6X22 ; 1

010-1 ; 766027-7 ; Uchwyt wiertarski samozaciskowy 13 ; 1

011-1 ; 126459-4 ; Zespół przekładni ; 1

012-2 ; 632J71-5 ; Jarzmo ; 1

013 ; 619263-3 ; Wirnik silnika elektrycznego ; 1

014-1A ; 638845-2 ; Uchwyt szczotek węglowych ; 1

014-1C ; 638845-2 ; Uchwyt szczotek węglowych ; 1

014-1D ; 638845-2 ; Uchwyt szczotek węglowych ; 1

C20 ; 654874-7 ; RECEPTACLE ; 2

015-1A ; 194427-5 ; Szczotki węglowe ; 1

015-1C ; 194427-5 ; Szczotki węglowe ; 1

015-1D ; 194427-5 ; Szczotki węglowe ; 1

016 ; 263032-0 ; Sztyft gumowy 4 ; 2

017 ; 452205-2 ; Tylna pokrywa ; 1

018 ; 266429-2 ; Wkręt samogwintujący z grubym łbem 3X16 ; 2

019 ; 188932-2 ; Obudowa kpl. ; 1

020 ; 232182-2 ; Sprężyna płytkowa ; 1

021 ; 689170-4 ; Płytka promiennikowa ; 1

022 ; 911013-5 ; Wkręt z łbem stożkowym ściętym M3X10 WR ; 1

A01 ; 251314-2 ; Wkręt z łbem grzybkowym M4X12 ; 1

A02A ; 346317-0 ; Hak ; 1

A02C ; 346317-0 ; Hak ; 1

A02D ; 346449-3 ; Hak ; 1

A03 ; 784637-8 ; +- BIT 2-45 ; 1

A04-1C ; 821550-0 ; Walizka systemowa (typ 2) ; 1

C10 ; 453974-8 ; Zatrzask ; 4

A04-1D ; 821550-0 ; Walizka systemowa (typ 2) ; 1

C10 ; 453974-8 ; Zatrzask ; 4

A04-2A ; 141856-3 ; Komplet obudowy z tworzywa sztucznego ; 1

C10 ; 162302-3 ; Zatrzask ; 2

C20 ; 324207-7 ; SHAFT ; 1

C30 ; 451749-9  ; Rękojeść ; 1

A05A ; 450128-8 ; Pokrywa akumulatora ; 1

A05C ; 450128-8 ; Pokrywa akumulatora ; 1

A06-1A ; ***DC18RC ; DC18RC FAST CHARGER ; 1

A06-1C ; ***DC18RC ; DC18RC FAST CHARGER ; 1

A07-4A ; 197600-6 ; Akumulator kpl. BL1830B ; 2

A07-4C ; 197600-6 ; Akumulator kpl. BL1830B ; 2

A08A ; 891650-0 ; Etykieta obudowy z tworzywa sztucznego BDF456RFE ; 2

A08-1C ; 837916-4 ; Wewnętrzna wkładka ; 1

A08-1D ; 837916-4 ; Wewnętrzna wkładka ; 1

A09C ; 800N44-2 ; Etykieta BDF456RFJ ; 1

A09D ; 800N46-8 ; Etykieta BDF456ZJ ; 1

A10C ; 800N45-0 ; Etykieta obudowy z tworzywa sztucznego BDF456RFJ ; 2

A10D ; 800N47-6 ; Etykieta obudowy z tworzywa sztucznego BDF456ZJ ; 2

F06 ; 194513-2 ; Akumulator kpl. BL1815 ; 1

F07 ; 195445-6 ; BATTERY BL1815 SET ; 1

F10 ; 196013-8 ; Akumulator kpl. BL1815 ; 1

F11 ; 196014-6 ; BATTERY BL1815 SET ; 1

F13-1 ; 196235-0 ; Akumulator kpl. BL1815N ; 1

F18-3 ; 197254-9 ; BATTERY BL1820B SET ; 1

F19-3 ; 197254-9 ; BATTERY BL1820B SET ; 1

F20-3 ; 197256-5 ; BATTERY BL1820B SET ; 1

F21-3 ; 197256-5 ; BATTERY BL1820B SET ; 1

F22-2 ; 196235-0 ; Akumulator kpl. BL1815N ; 1

F23-1 ; 196449-1 ; BATTERY BL1815N SET ; 1

F24-2 ; 196449-1 ; BATTERY BL1815N SET ; 1
