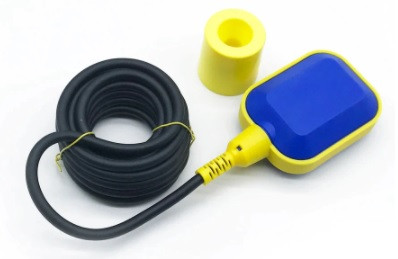

WŁĄCZNIK PŁYWAKOWY
Włącznik pływakowy służy do załączania podłączonego urządzenia (np. pompa, elektrozawór) w zależności od poziomu cieczy w zbiorniku. Może być stosowany w konfiguracji napełniania zbiornika lub też w konfiguracji opróżniania zbiornika.
Dane techniczne:
Maksymalne obciążenie to 10A dla odbiornika rezystancyjnego lub 4A dla odbiornika indukcyjnego (np.,. pompa). W praktyce małe pompy o mocy max 500W zasilane 230V można sterować bezpośrednio przez włącznik pływakowy natomiast jeśli pompa ma większą moc niż 500W albo jest zasilana 3 fazowo 380-400V należy dodać stycznik/przekaźnik między włącznikiem a pompą.
1. Praca w konfiguracji napełniania zbiornika.
W takim przypadku pompkę podłączamy wg schematu poniżej.
Jak widać zbiornik jest napełniany przez pompkę (lub elektrozawór). Włącznik pływakowy montujemy w pewnej odległości od dna i pokrywy zbiornika w punkcie „A” tak by podczas zmiany poziomu cieczy w zbiorniku włącznik mógł swobodnie odchylać się w górę i dół. Montaż musi umożliwiać odchylenie czujnika co najmniej 50-60 stopni od poziomu w górę i dół. Gdy wskutek pobierania cieczy w zbiorniku lustro cieczy obniży się a wraz z tym włącznik odchyli się w dół (od punktu mocowania „A”) pompa zostanie uruchomiona i zacznie pompować ciecz do zbiornika, lustro cieczy będzie się podnosić aż włącznik odchyli się w górę od punku mocowania „A” co spowoduje wyłączenie pompy. Gdy później ponownie wskutek poboru cieczy przez użytkownika lustro cieczy obniży się, włącznik odchyli w dół, załączy pompę i cała procedura powtórzy. Dla pomp 230V o mocy max 500W można zastosować połączenie bezpośrednie jak na powyższym schemacie czyli faza zasilania 230V podłączona jest na stałe do pompy „P” natomiast zero zasilania 230V podłączone do czarnego przewodu włącznika „PŁ”. Niebieski przewód włącznika podłączony do pompy. Ostatni brązowy przewód włącznika pływakowego pozostaje nie podłączony. Dla pomp o większej mocy czy np. zasilanych 3 fazowo w zasadzie podłączenie jest podobne ale zamiast pompy „P” podłączamy stycznik/przekaźnik. Wtedy włącznik pływakowy załącza stycznik a dopiero z jego styków zasilana jest pompa.
.
2. Praca w konfiguracji opróżniania zbiornika.
W takim przypadku zbiornik cieczy napełniany jest samoczynnie (np. zbiornik deszczówki) a pompa służy do opróżniania zbiornika. Taki system działa w prosty sposób: gdy poziom cieczy dojdzie do ustalonego przez montażystę poziomu, czujnik pływakowy odchyli się w górę, zostanie załączona pompa która będzie wypompowywać ciecz ze zbiornika. Lustro cieczy zacznie się obniżać, włącznik pływakowy zacznie opadać i gdy odchyli się w dół od punktu mocowania „A” pompa zostanie wyłączona. Podłączenie elektryczne wg schematu powyżej: faza zasilania 230V podłączona jest na stałe do pompy „P” natomiast zero zasilania 230V podłączone do czarnego przewodu włącznika „PŁ”. Brązowy przewód włącznika pływakowego podłączony do pompy „P”. Ostatni niebieski przewód włącznika pozostaje nie podłączony.
Orientacyjne wymiary obok.
