IDEALNE ROZWIĄZANIE DLA BRAM SKRZYDŁOWYCH PRZYDOMOWYCH SIŁOWNIKI GENIUS GBAT 300

jest najbardziej praktycznym i ekonomicznym rozwiązaniem przy automatyzowaniu bramy o długości skrzydła do 3 m. (dwa skrzydła razem 6m) Napęd wyposażony jest w siłowniki tubowe – samoblokujące i dlatego nie wymaga stosowania dodatkowych zamków. Napędy GENIUS GBAT 300 jest produkowany na tych samych podzespołach co 414. Zastosowany jest ten sam silnik o mocy 280W i sile ciągu 3500 N !!!

KOMPLETNY ZESTAW ZAWIERA

• Siłownik GENIUS G-BAT 300   2 szt.


• Para fotokomórek (1szt nadawcza, 1szt odbiorcza) Genius Vega


• 4 piloty 4-kanałowe Genius ECHO (zasięg aż do 200 metrów!)


• Odbiornik radiowy 2-kanałowy Genius Bravo


• Elementy do montażu napędów do słupków i skrzydeł bramy


• Centrala sterująca Brain 592


• Obudowa do centrali


• Lampa sygnalizacyjna LED


• Klucz awaryjnego wysprzęglenia 2 szt.


• Ogranicznik centralny


• Pomoc techniczna podczas montażu - telefoniczna

✔️ ŁATWY MONTAŻ I PEWNE DZIAŁANIE Ze względu na swoją tubową konstrukcję i sposób mocowania siłowników do bramy (od czoła) napęd GENIUS GBAT 300 jest szybki i łatwy w montażu, bez konieczności wykonywania kosztownych przeróbek adoptujących. Dobry punkt podparcia bramy gwarantuje pewne blokowanie po zamknięciu nawet w przypadku szerokich bram.

✔️ BEZPIECZEŃSTWO Zabezpieczenie przeciwzgnieceniowe zapewnia moduł elektroniczny instalowany na płytce centrali sterującej, który bezpośrednio kontroluje siłę ciągu napędu. W przypadku awarii mechanizm odblokowujący umożliwia odblokowanie skrzydeł bramy i obsługę ręczną.

✔️ MINIMALNE KOSZTY OBSŁUGI, WYSOKA NIEZAWODNOŚĆ Koszt obsługi napędu elektromechanicznego GENIUS GBAT 300 jest zdecydowanie minimalny. Urządzenie pracuje niezawodnie w każdych warunkach atmosferycznych, w zakresie temperatur zewnętrznych od-20°C do +5 5°C.

SPECYFIKACJA TECHNICZNA:

2 X SIŁOWNIK G-Bat 300

• Zakres ruchu 300mm


• Zasilanie 230V, 50(60)Hz


• Zasilanie silnika 230V


• Pobór mocy 280W


• Pobór prądu 1,2A


• Prędkość obrotowa silnika 1400obr./min


• Prędkość wysuwu trzpienia 1,6cm/sek


• Maksymalna siła ciągu 3500N


• Zabezpieczenie termiczne 140°C


• Zakres temperatur -20/+55°C


• Stopień ochrony IP44


• Ciężar- 6,5 kg

4x PILOT ECHO 4-kanałowy 433MHz

• piloty pracują na częstotliwości 433 MHz. System ten jest odporny na zakłócenia, a przez to pracuje wydajniej.


• zasięg nawet do 200 metrów !


• sygnał wysyłany z pilota zabezpieczony jest algorytmem Rolling Code 70 bilionów kombinacji - kod dynamicznie losowo zmienny


• każdy pilot wyposażony jest w baterię.

CENTRALA STERUJĄCA BRAIN 592

• regulacja siły działania osobno dla każdego siłownika (8 poziomów)


• hamowanie skrzydeł bramy (delikatne zakończenie ruchu bramy)


• funkcja automatycznego zamknięcia po przejechaniu pojazdu


• bardzo proste programowanie


• funkcja opóźnienia drugiego skrzydła


• obsługa całkowitego i częściowego otwierania bramy (funkcja furtki)


• wejście na lampę sygnalizacyjną


• możliwość sterowania bramy wejściem N.O. (z domofony, przycisku z domu, telefonu komórkowego)

ODBIORNIK RADIOWY GENIUS BRAVO

• 2-kanały (całkowite otwarcie i funkcja furtki)


• pojemność do 256 pilotów


• kod dynamicznie losowo zmienny (Rolling Code)


• antena zwiększająca zasięg pilota

FOTOKOMÓRKI BEZPIECZEŃSTWA VEGA O ZASIĘGU 20M

Do instalacji natynkowej na słupkach lub na kolumnie. Fotokomórka kierunkowa samonastawna.

• zasięg działania: 20m


• ustawianie w osi - samonastawna


• wymiary: 41x130x42mm


• pobór mocy przez parę fotokomórek 50mA


• stopień ochrony: IP54


• zasilanie 24 VAC/VDC

Obudowa centrali sterującej

• klasa szczelności IP 55

UCHWYTY MONTAŻOWE

• uchwyty do zamocowania siłowników, komplet uchwytów do zamocowania na słupkach i skrzydłach bramy


• ocynkowane

OGRANICZNIK RUCHU SKRZYDEŁ W POZYCJI ZAMKNIĘTEJ

• przykręcany do podłoża


• zabezpieczenie antykorozyjne: ocynk

Lampa ostrzegawcza LED 230V

• wbudowany przerywacz


• montaż poziomy lub pionowy na ścianie bądź słupku


• informuje optycznie że brama automatyczna została wprawiona w ruch

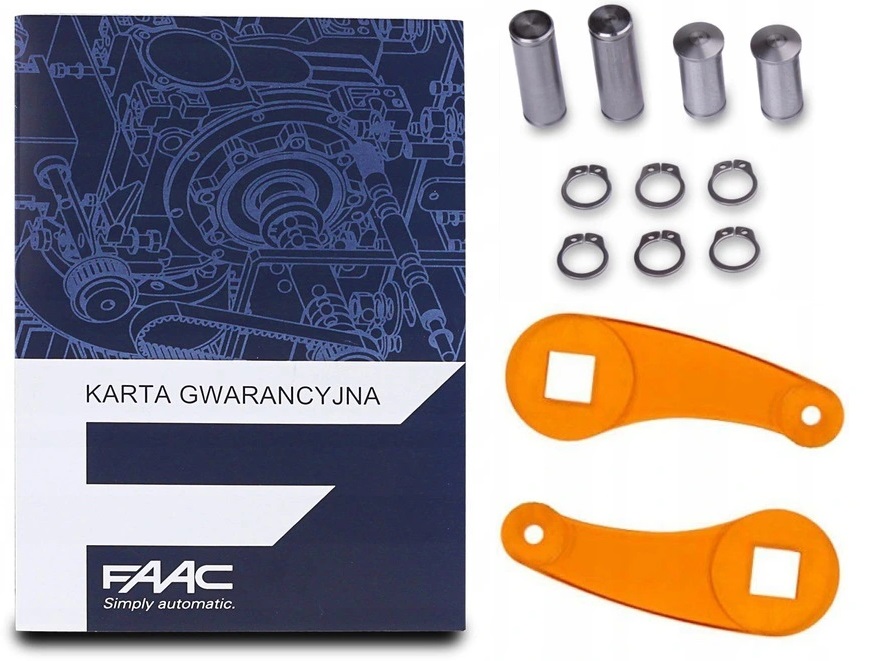

POZOSTAŁE AKCESORIA ZAWARTE W ZESTAWIE

• Trzpienie montażowe do zamocowania siłowników do uchwytów montażowych


• Kluczyki odblokowujące w przypadku przerwy w dostawie energii elektrycznej


• Instrukcje montażu w języku polskim

WYMIARY MONTAŻOWE SIŁOWNIKÓW GBAT

Zalecane wymiary instalacyjne:

wymiary w mm

∠ 90% A: do145 B: 145 C: 300 D: 100 Z: 45 L: 900

▸ dla otwarcia skrzydła o kąt 90° : A+B=C

▸ dla otwarcia skrzydła większy niż kąt 90° : A+B
