Napęd do bram skrzydłowych FAAC S418 HANDY

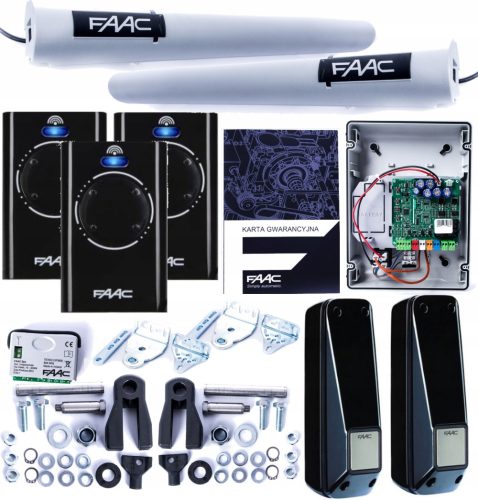

Skład pełnego, gotowego do montażu zestawu:

• 2x siłownik Faac S418


• 2x ogranicznik na otwarcie i 2x ogranicznik na zamknięcie zainstalowane w siłownikach


• Centrala sterująca FAAC E024 z obudową


• Radioodbiornik FAAC XF 868 MHz


• 3x pilot FAAC XT4 868 SLH LRB


• fotokomórki XP20BD


• Elementy montażowe do słupków i skrzydeł bramy wraz z trzpieniami mocującymi siłowniki


• 2x klucze do odblokowywania awaryjnego


• Karta gwarancyjna FAAC Polska


• Instrukcja montażowa w języku polskim

Siłowniki S418

• Zasilanie silnika - 24 Vdc


• Pobór mocy - 35 W


• Natężenie prądu - 1,5 A


• Maksymalna siła uciągu - 1,800 N


• Skok śruby - 350 mm (390 mm bez ograniczników mechanicznych)


• Prędkość przesuwu trzpienia - 1,8 cm/s


• Maksymalna długość skrzydła - 2,7 m


• Zastosowanie - przydomowe


• Ciężar - 6kg


• Klasa ochrony - IP 54


• Wymiary (L x D x H) w mm - 825x107x127

Centrala E024

• Napięcie zasilania: 230Vac (+6% -10%) - 50Hz


• Pobór mocy: 4 W


• Maksymalne obciążenie silnika: 150 W x 2


• Maksymalny prąd akcesoriów (+24V): 250 mA


• Maksymalny pobór prądu przez akcesoria szyny BUS: 400 mA


• Temperatura otoczenia: -20°C +55°C


• Bezpieczniki: F1 = Bezpiecznik samoresetujący; F2 = T2A – 250 V


• Tryby pracy (Układy logiczne): A, E, AP, EP, A1, B, C


• Czas pracy (przeterminowanie): 5 minut (stały)


• Czas pauzy: Programowalny (maks. 10 minut)


• Wejścia tablicy zaciskowej: Otwarty A, Otwarty B, Stop, Wej./Wyj. Szyny


• Wejścia złącza: Zasilanie, moduł baterii, XF 433 lub XF 868


• Wyjścia tablicy zaciskowej: silniki, lampa błyskająca, zasilanie wyposażenia dodatkowego, zamek (blokada) elektryczny, lampka kontrolna (90 sek. stałe)


• Funkcje programowalne: Tryby pracy (A, E, AP, EP, A1, B, C), prędkość (Wysoka - Niska)


• Funkcje programowania: Czas pauzy, opóźnienie skrzydła 2 przy zamykaniu


• Typy zintegrowanych kanałów radiowych: DS, SLH (maks. 250 kanałów); LC (maks. 250 kanałów)


• wyjście na lampę 24V

Radioodbiornik XF868MHz

• odbiornik z wbudowaną anteną


• częstotliwość 868MHz


• napięcie zasilania: pobieranie z centrali przez złącze 24Vdc


• pamięć 250 pilotów


• podłączenie: szybkozłącze

Piloty XT4 868MHz

Piloty pracują na częstotliwości 868MHz w wersji LR (Long range) o zwiększonym zasięgu działania. System ten jest znacznie odporniejszy na jakiekolwiek zakłócenia a przez to pracuje wydajniej.

Działanie pilota oparte jest na technologii SLH czyli kod typu Self Learning Hopping umożliwia programowanie pilota od pilota. Pozwala to na szybkie i proste rozbudowanie systemu o nowych użytkowników.

Fotokomórki XP20BD

Komplet zawiera 2 szt. fotokomórek (jedna nadawcza + jedna odbiorcza)

• do instalacji natynkowej lub na kolumnie


• fotokomórka kierunkowa z regulowanym kątem widzenia

Dane techniczne:

• zasięg działania: 20 m


• wymiary: 41x130x42mm


• czas opóźnienia: 13ms


• pobór prądu: 50 mA


• stopień ochrony: IP 54


• typ styków: N.C.


• maksymalne obciążenie styków: 60mA/24Vdc


• zasilanie: 24Vdc/24Vac

Akcesoria do montażu
