WYRÓB

PRODUKOWANY W POLSCE

z poziomu pręta i blachy

Tylko u nas :

Jako jedyni na rynku stosujemy szersza  wersję górnej blachy spodu wózka  - 120 mm  (górna blacha pozioma wózka)

•
  ' duże fasolki' do regulacji, zarówno w platformie dolnej jak i górnej blasze  wózka, co daje największy zakres regulacji podczas montażu.


•
  szerokość 120 mm nie 100 mm .


• podkładki pod śrubami

W wózku zastosowano :

- precyzyjne rolki stalowe  toczone przez nas  CNC . Rolki  dokładnie przylegające do powierzchni szyny z minimalnym luzem co daje precyzyjna prace bramy .

- odpowiedni luz szyna - rolka ... nie zbyt duży przez zastoswanie poziomej rolki o minimalnie większej szerokości 69 mm co  decyduje o precyzji pracy bramy.

- najwyższej jakości ocynk

- sztywne grube  platformy 180 mm / 120  ,  szpilki 14 mm  , podkładki pod nakretki  dla stabilności montażu .

- wózki WBR z klasycznymi platformami 180  regulacyjnymi  pozwalają dokonywać regulacji w wszystkich płaszczyznach

- waga do 700 kg

Wózki  precyzyjnie prowadzą bramę w płaszczyznach pionowej i poziomej i by bez nadmiernego odchyłu wjeżdżał w gniazdo w słupku zamykającym stosujemy kombinację  minimalnie innych wymiarowo rolek pionowych i poziomej .

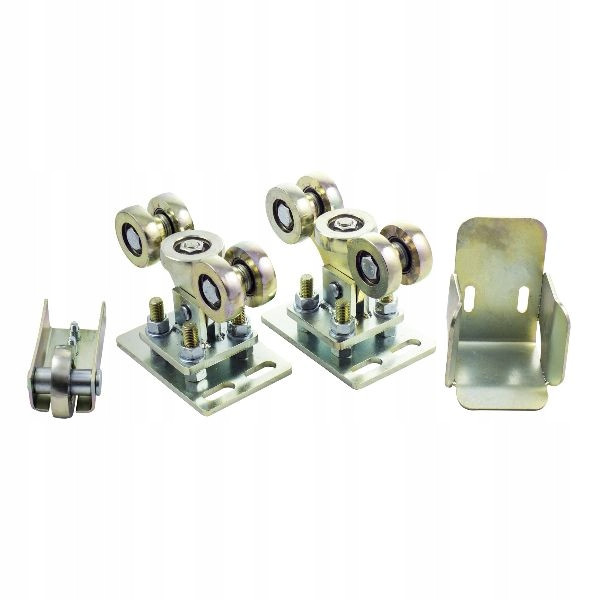

Komplet składa się z :

1) wózki jezdne -  2 szt  do szyny 80/80/5

Profil bramy wymiaruje się i podaje jako zewnętrzny wymiar szyny oraz grubość ścianki , nie wymiar wewnątrz profilu co jest czestym błedem .

Na innej aukcji Allegro wózki do szyny 70x70x4.

2) rolka najazdowa bramy. - 1 szt

3) gniazdo najazdowe do odciążenia wózków w stanie  - brama zamknięta - 1 szt

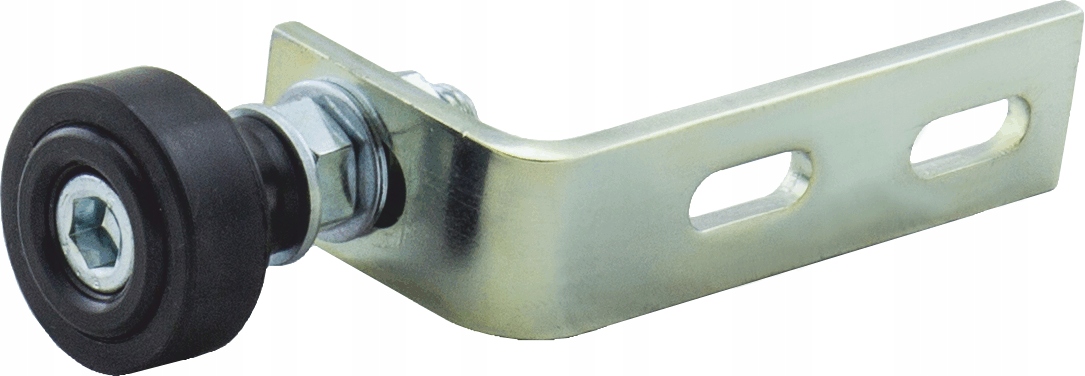

4) gratis rolka prowadząca do wyboru - 1 szt

- 25 mm ( do ceownika 30/30/2 )

- 33 mm łozyskowana( do cewnika 40/40/3 )

- 35 mm łozyskowana( do cewnika 40/40/2 )

-  43 mm łozyskowna( do cewnika 50/50/3 )

5) gratis  uchwyt górny  40 mm  lub   60 mm - 1szt

6) instrukcja montazu bramy z tabela rozstawu wózków w relacji do długoci i wagi bramy ( instrukcje wkładmy w folie pod list przewozowy z faktura lub paragonem )

( wybrane wymiary gratisów prosze wpisać w uwagach )

Platformy 180 mm / 120 m plus szeorkie spody do wygodnej regulacji 120 mm .

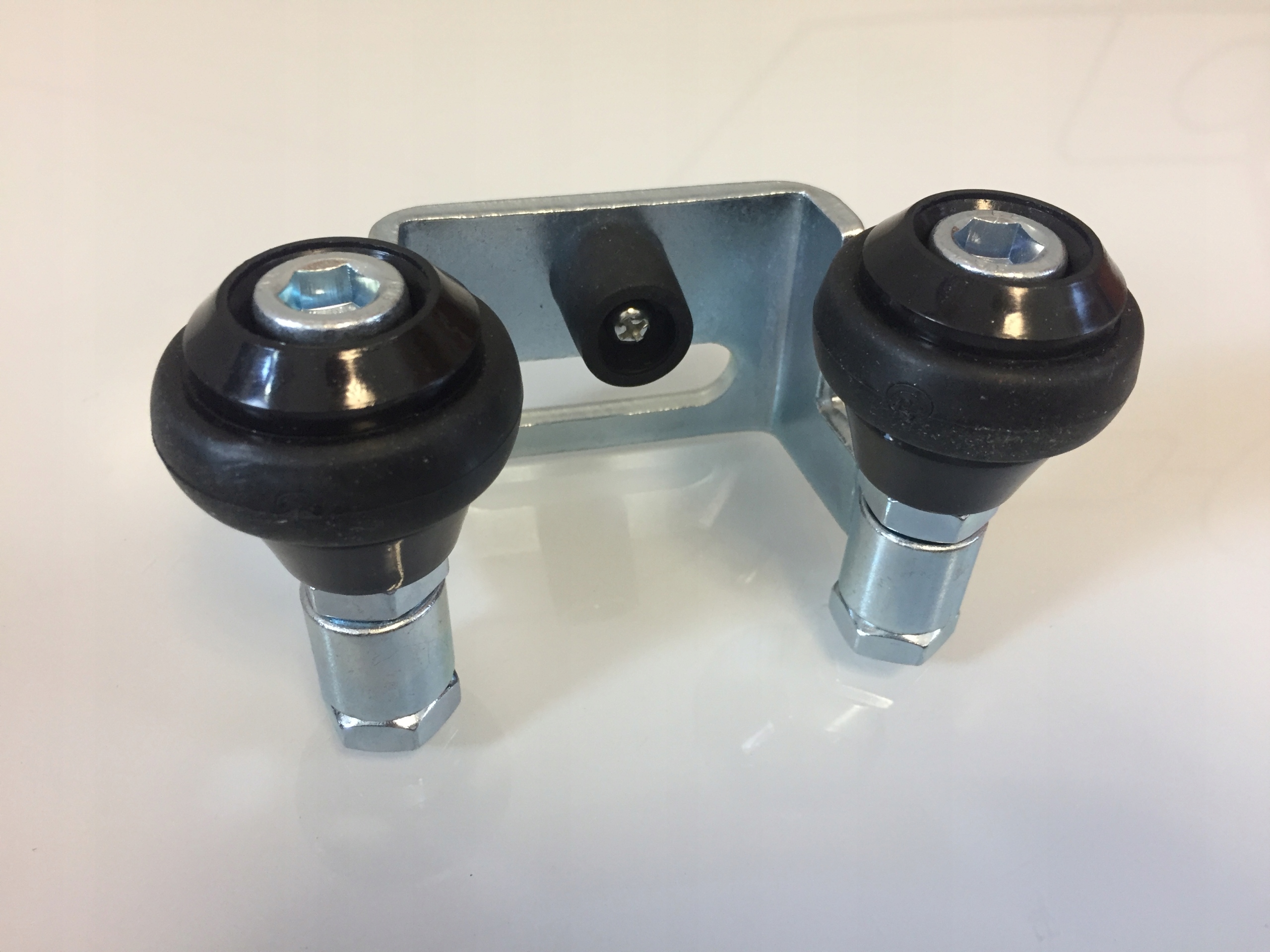

Górny chwytak gdy brama jest zamknięta do wyboru 40 mm lub 60 mm .

Gniazdo i rolka najazdowa.

W rolce najazdowej :

- w miejscu gwintów " zaciśnięte grube nito- nakrętki " by gwit miał kilkanaście mm .

.- sworzeń rolki z jednej strony z grubym  kołnierzem z drugiej zapinany na Seger a nie na " zagniotki " , by od uderzeń o gniazdo sie nie " zluzował"

Proszę pamietać iż rolka najazdowa  powinna minimalnie podnosić  czoło bramy wjeżdżając na gniazdo by odciążyć wózki gdy brama jest zamknięta .Przy wadze bramy 400 kg obciążenie wózka   przy braku " podparcia " przez rolka - gniazdo to 1400 kg

Rolka z grubym sztywnym kątownikiem.

- gratis rolka prowadząca do wyboru - 1 szt

- 25 mm ( do ceownika 30/30/2 )

- 33 mm łozyskowana( do cewnika 40/40/3 )

- 35 mm łozyskowana( do cewnika 40/40/2 )

-  43 mm łozyskowna( do cewnika 50/50/3 )

NA INNYCH NASZYCH AUKCJACH WÓZKI  :

- 6 ROLKOWE DO BRAM  WYPEŁNIONYCH SZEROKOMI PROFILAMI

- 9 ROKOWE DO BRAM DŁUGICH CIĘZKICH
