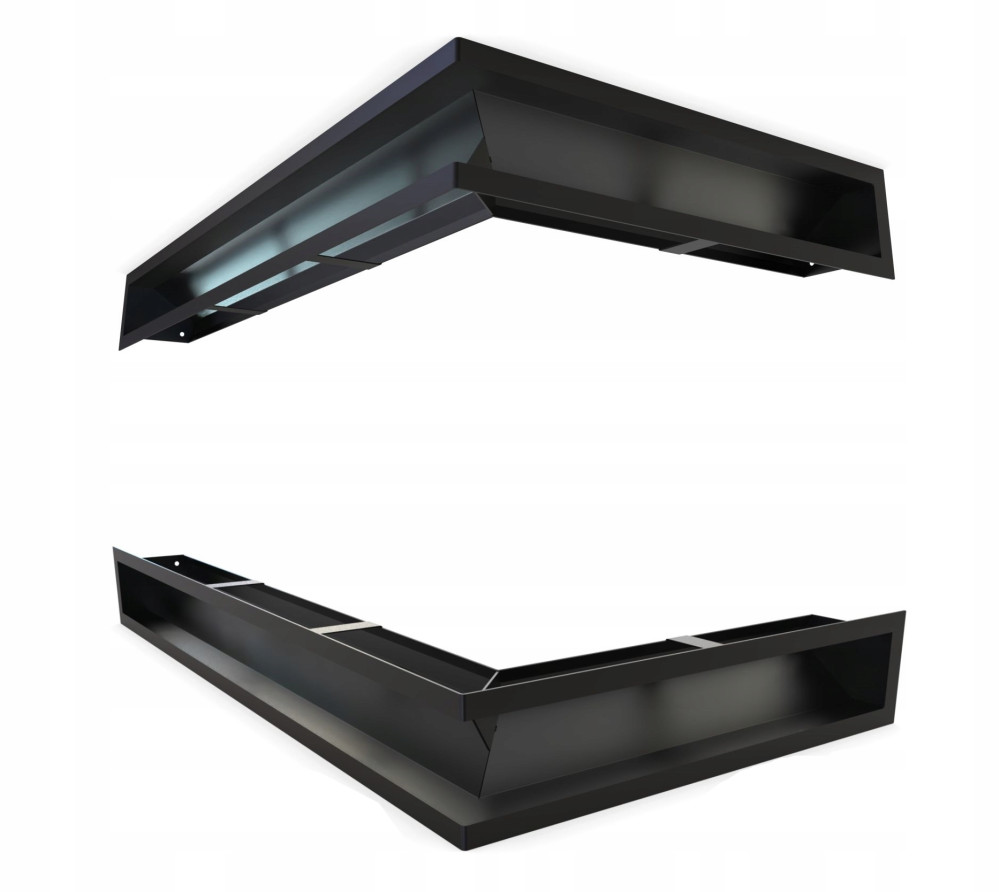

ZESTAW 2 SZT. KRATEK WENTYLACYJNYCH

KOMINKOWYCH TYPU LUFT NAROŻNY

GÓRA-DÓŁ

Kratka kominkowa typu LUFT narożny lewy 74x40x9 cm (DH/L/NL/740x400x90(80))

+

Kratka kominkowa typu LUFT narożny prawy 74x40x9 cm (DH/L/NP/400x740x90(80))

LUFT to doskonałe uzupełnienie i minimalistyczne wykończenie obudowy kominkowej. Gwarantuje prawidłowe działanie kominka poprzez cyrkulację powietrza w obudowie.

Informacje o produkcie:

•
  kratki luft o wymiarze  400 x 740 x 90 mm



• głębokość 80 mm


• wysokość 90 mm,


• wysokość w środku kratki: 60 mm


• symbol produktu : DH/L/NP/400x740x90(80), (DH/L/NL/740x400x90(80))


• stalowe, dodatkowo wzmacniane, odpowiednio przygotowane do pracy w podwyższonych temperaturach


• kolor czarny


• pokryte farbą proszkową posiadającą bardzo dobre własności mechaniczne, a także wysoką stabilność koloru i odporność termiczną


• pole czynne luftu :  462 cm²


• wlot powietrza pod kątem 45 stopni


• nowoczesny design

TEN ZESTAW LUFTÓW NADAJE SIĘ DO :

- KOMINKA Z SZYBĄ BOCZNĄ PRAWĄ

- KOMINKA Z SZYBĄ BOCZNĄ LEWĄ

PRZY MONTAŻU NALEŻY PAMIĘTAĆ O PRAWIDŁOWYM UŁOŻENIU KRATEK

ORAZ  O  ODPOWIEDNIM DOBORZE LUFTÓW

DO POSIADANEGO KOMINKA ( POLE CZYNNE KRATEK WLOTOWYCH I WYLOTOWYCH ) !!!

DH LUFT NAROŻNY

PRAWY 400X740X90 (80)

DH LUFT NAROŻNY

LEWY 740X400X90 (80)

WAŻNE !!!  Montując kratkę typu luft należy przestrzegać zasad prawidłowego montażu. Instalując kratkę nad wkładem kominkowym-  jej wlot powinien być skierowany do dołu. Instalując kratkę pod wkładem kominkowym należy wlot kratki skierować ku górze. Takie rozmieszczenie luftów pozwoli zachować prawidłową cyrkulację powietrza w zabudowie.

PONIŻEJ SCHEMAT MONTAŻU LUFTU DH/L/NP/400x740x90(80)

WARIANT 1 -

KOMINEK PRAWOSTRONNY

GÓRNA KRATKA- KRATKA LUFT PRAWY NP (krótki bok na bocznej ścianie, otwór skierowany ku dołowi)

DOLNA KRATKA- KRATKA LUFT LEWY NL (krótki bok na bocznej ścianie, otwór skierowany ku górze)

WARIANT 2 -

KOMINEK LEWOSTRONNY

GÓRNA KRATKA- KRATKA LUFT LEWY NL  (krótki bok na bocznej ścianie, otwór skierowany ku dołowi)

DOLNA KRATKA- KRATKA LUFT PRAWY NP (krótszy bok na bocznej ścianie, otwór skierowany ku górze)

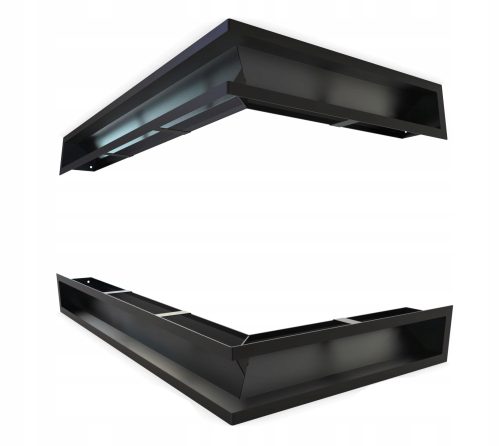

ZESTAW 2 SZT. KRATEK KOMINKOWYCH

TYPU LUFT NAROŻNY 74 x 40 x 9 cm głębokość 8 cm

(góra - dół )
