Monitor energii elektrycznej Wi-Fi 3F+N supla MEW-01

OPIS PRODUKTU

Najwyższy standard dokładności monitorowania zużycia energii elektrycznej dostępny wraz z narzędziami do zaawansowanej analizy danych. MEW-01 to urządzenie zaprojektowane pod montaż na szynie DIN (TH35), zajmuje szerokość dwóch modułów i oferuje możliwość dołączenia anteny zewnętrznej do stosowania również na zewnątrz rozdzielnicy. MEW-01 jest monitorem 3-fazowym i dwukierunkowym. Jest więc odpowiedni do monitorowania zarówno energii pobranej i oddanej do sieci energetycznej. Łączność Wi-Fi sprawia, że nie jest konieczne prowadzenie nowych przewodów, a zgromadzone dane pomiarowe analizowane są w aplikacji mobilnej Supla.

MEW-01 jest urządzeniem przewidzianym do instalacji wewnątrz, a po umieszczeniu w dodatkowej obudowie hermetycznej i zabezpieczeniu przed wnikaniem wody również na zewnątrz pomieszczeń.

Istnieje również możliwość wielowymiarowej analizy danych z wielu monitorów za pomocą dodatkowego oprogramowania, dzięki możliwości integracji poprzez API lub protokołu MQTT.

REAKCJE - NOWOŚĆ W SYSTEMIE SUPLA

• Dowiedz się o przekroczeniu poziomu wartości napięcia, wyślij powiadomienie lub uruchom urządzenie,

• Powiadomienia o przekroczeniach mierzonych parametrów – zdecyduj jaka ma być treść powiadomienia,


• Monitoruj pracę urządzeń,

• Załącz inne urządzenie Supla, gdy Twoja instalacja PV produkuje energię,

REJESTRUJ W SUPLA CLOUD PRZEKROCZENIE ZADANYCH POZIOMÓW NAPIĘCIA

ZAAWANSOWANA ANALIZA DANYCH POMIAROWYCH

CECHY PRODUKTU:

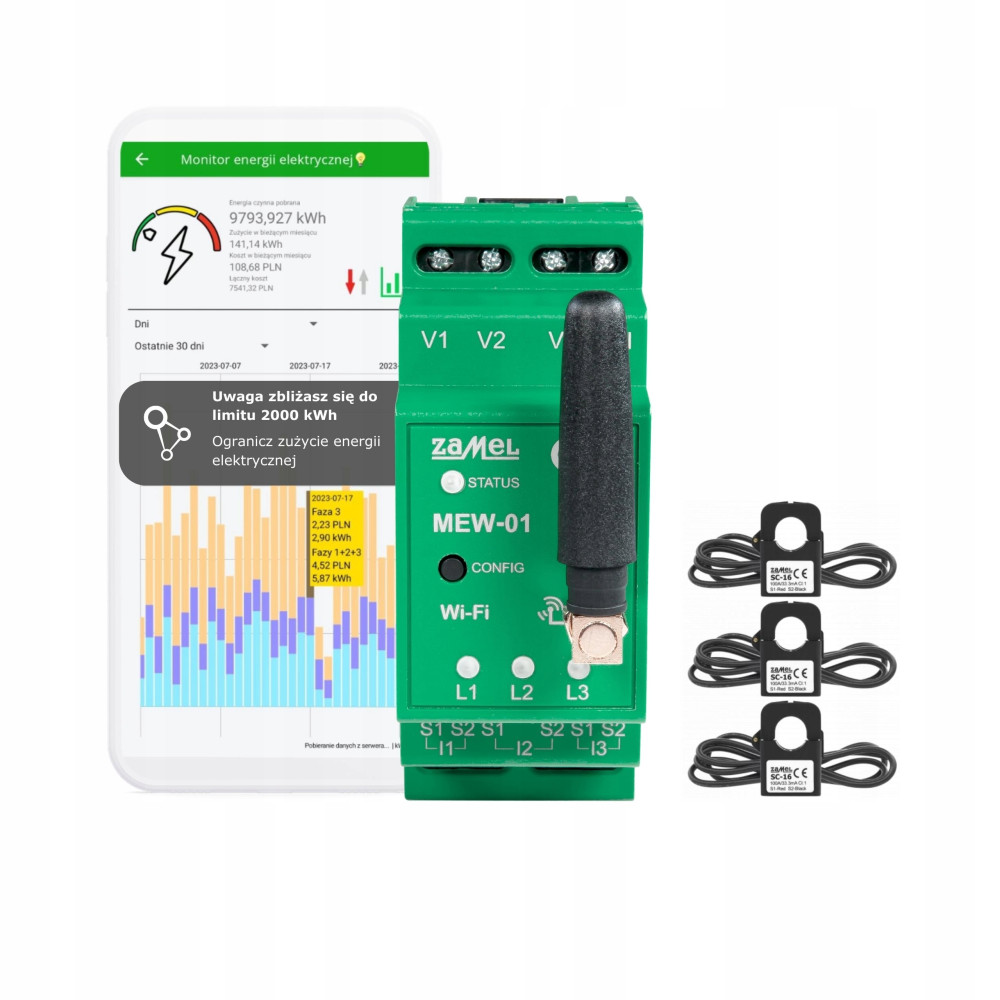

• W komplecie 3 przekładniki prądowe SC-16 służące do pomiaru prądu o wartości do 100 A,


• Pomiar zużycia i produkcji energii elektrycznej oraz prądu, napięcia, mocy na 3 fazach,


• Monitor dwukierunkowy – odpowiedni również dla trójfazowych instalacji fotowoltaicznych,


• Analiza danych w aplikacji Supla lub Supla Cloud z możliwością eksportu danych pomiarowych,


• Szerokie możliwości integracji za pośrednictwem protokołu MQTT,


• Współpraca z Home Assistant,


• Możliwość analiz w Grafana, Zabbix, Power BI,


• Aberracja napięcia (monitorowania przekroczeń wartości napięć),


• Możliwość odczytu danych po API, za pomocą linków bezpośrednich,


• Wi-Fi - wszystkie produkty SUPLA komunikują się poprzez sieć bezprzewodową. Dzięki temu nie musisz inwestować w drogie kontrolery automatyki budynkowej. Przez Wi-Fi można łączyć się z urządzeniami z dowolnego miejsca na ziemi. Nie musisz się martwić o doprowadzanie dodatkowych przewodów komunikacyjnych do urządzeń,

DANE TECHNICZNE:

MEW-01:

•
  Napięcie znamionowe: 3 x 230 / 400 V AC,


•
  Tolerancja napięciowa: – 20% do 15 %,


•
  Znamionowy pobór mocy: 1,5 W,


•
  Częstotliwość: 50 / 60 Hz,


•
  Moc nadawania: ERP < 20 mW,


•
  Dokładność pomiaru: Klasa 2 (±2%),


•
  Parametry przekładników: 0,1 – 33,3 mA / 100 A,


•
  Zakres temperatur pracy: od -10°C do 55°C,


•
  Sygnalizacja optyczna zasilania: dioda LED dla każdej z faz zasilających,


•
  Odporność środowiskowa: IP20,


•
  Maksymalny przekrój przewodów: 10 (przewody o przekroju do 2,5 mm2),


•
  Mocowanie obudowy: Szyna TH-35, 2-moduły,


•
  Transmisja: Wi-Fi 2.4 GHz 802.11 b/g/n,


•
  Zasięg działania: Zasięg sieci Wi-Fi,


•
  Wymiary: 90 x 35 x 66 mm,


•
  Waga: 0,4 kg,


•
  Zaciski zasilania napięciowe: V1; V2; V3; N,


•
  Zaciski przekładników prądowych: S1 S2 – I1; S1 S2 – I2; S1 S2 – I3,

SCHEMAT PODŁĄCZENIA:

MIERZY PARAMETRY:

• Częstotliwość


• Napięcie


• Natężenie


• Moc czynna


• Moc bierna


• Moc pozorna


• Współczynnik mocy


• Kąt fazowy


• Moc czynna pobrana


• Moc czynna zwrócona


• Moc bierna pobrana


• Moc bierna zwrócona

APLIKACJA SUPLA:

Aplikacja Supla dostępna na Google Play i iOS
