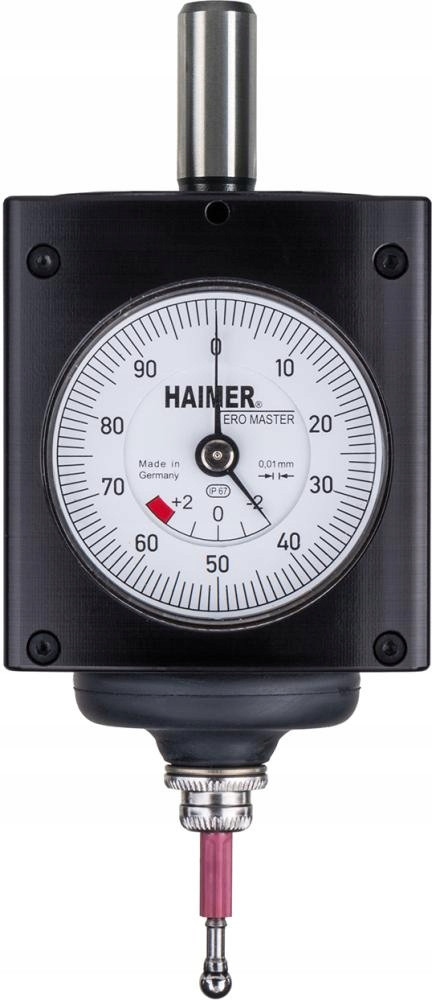

HAIMER 80.960.00

Precyzyjny, analogowy czujnik zegarowy 3D

››ZERO MASTER‹‹

najmniejszy czujnik zegarowy 3D na świecie

CHARAKTERYSTYKA:

• Do mocowania na wrzecionie frezarki lub głowicy.


• Trzpień mocujący ma średnicę 10 mm, dzięki temu może być stosowany na obrabiarkach z SK 30 lub z małymi wrzecionami HSK.


• Końcówkę pomiarową czujnika wymienia się bez narzędzi.


• Wszystkie czujniki 3D są indywidualnie zmierzone i regulowane podczas montażu, aby zapewnić maksymalną dokładność pomiaru.


• Czujnik Zero Master można wyposażyć w krótką końcówkę pomiarową (kulka o średnicy 4 mm) i długą końcówkę pomiarową (kulka o średnicy 8 mm).

• Do wyznaczania punktów zerowych elementów i pomiaru długości na frezarkach i obrabiarkach do obróbki elektroiskrowej (izolowana końcówka pomiarowa czujnika) oraz do centrowania i wyznaczania środka otworów i wałów.

• Czujnik zegarowy 3D w zestawie z końcówką pomiarową o średnicy 4 mm.

• Średnica końcówki D1: 4 mm



• Średnica trzpienia D2: 10 mm



• Długość korpusu L1: 96 mm



• Długość trzpienia L2: 24,8 mm



• Szerokość korpusu: 49 mm



• Średnica tarczy zegara: 40 mm



• Dokładność wskazań: 0,01 mm
