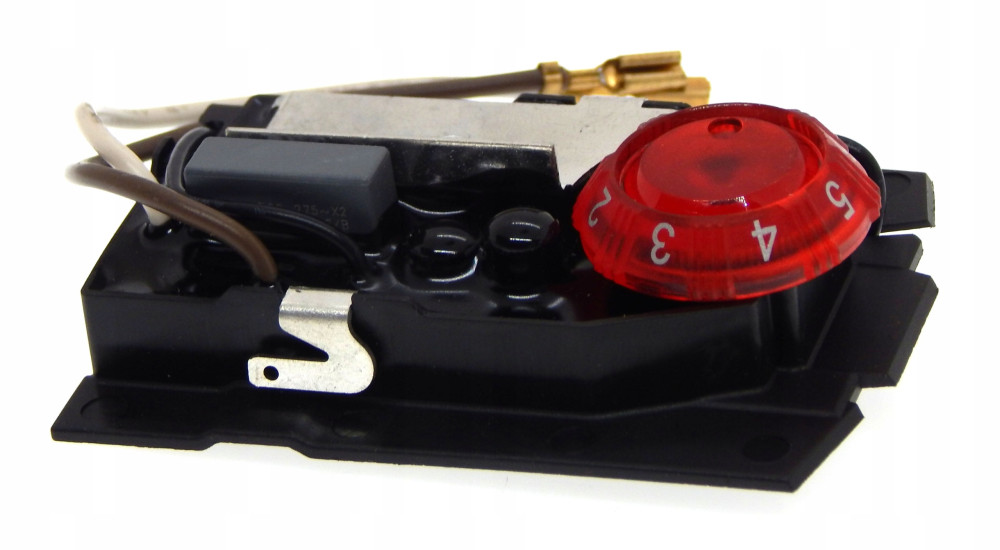

( moduł elektroniki / regulator obrotów )
Zastosowanie
szlifierka kątowa :
Spis części do WEV 10-125 Quick (00388000)
pozycja na schemacie, ilość, nr katalogowy, opis urządzenia :
1; 1; 310010930 WIRNIK Kompl., 230V
2; 1; 311011930 STOJAN ZE STOJANEM,230 V
3; 1; 343410240 WYŁĄCZNIK 1-polowa,X2
4; 1; 344100970 PRZELOTKA PRZEWODU
5; 1; 344499530 PRZEWÓD Z CEE WTYCZKA
6; 1; 343362490 OPASKA ZACISKOWA PRZEWODU
7; 1; 315013530 OBUDOWA SILNIKA
8; 1; 339151190 PODKŁADKA
9; 1; 339151200 PODKŁADKA
10; 1; 343083560 MODUL ELEKTRONIKI,230V 50/60Hz
11; 1; 143115690 ŁOŻYSKO KULKOWE,6x19x6
12; 1; 344097870 TULEJKA GUMOWA
13; 1; 339133060 PODKŁADKA,8,05x17x0,4
14; 1; 143115700 ŁOŻYSKO KULKOWE,8x22x7
15; 1; 339006390 PODKŁADKA,7,05x19,5x0,2
16; 1; 341100940 NAKRĘTKA 6 - KĄTNA
17; 1; 343433080 PRZESUWKA
18; 1; 343433040 OSŁONA 2 CZĘŚCIOWA
19; 1; 343433100 ZAŚLEPKA
20; 1; 343437100 SUWAK WYŁĄCZNIKA
21; 1; 341031160 KOŁNIERZ DOCISKOWY
23; 1; 339204500 OSŁONA,D125
24; 1; 316046590 RĘKOJEŚĆ Kompl.
26; 1; 342022490 SPRĘŻYNA
30; 1; 339012430 USZCZELNIENIE
31; 4; 141121640 WKRĘT DIN 7500
32; 4; 141116980 BLACHOWKRĘT SOCZEWKOWY
33; 2; 141117060 BLACHOWKRĘT SOCZEWKOWY
34; 1; 338059870 TABLICZKA ZNAMIONOWA
36; 1; 399999990 CZĘŚĆ TUTAJ NIEPOTRZEBNA
40; 1; 341604420 WRZECIONO ŚCIERNICY M14
41; 1; 316055350 NAKRĘTKA Kompl.,M14
42; 2; 141151120 PODKŁADKA 10,2 X 14,8X 0,2
43; 1; 141152300 PODKŁADKA 10,2 X 14,8X 0,1
44; 1; 141153920 PODKŁADKA 10,2 X 14,8X 0,5
50; 1; 343433280 KOŁNIERZ Kompl.
51; 1; 341102460 NAKRĘTKA
52; 1; 316054980 PRZEKŁADNIA ZĘBATA Z ZĘBNIKIEM
53; 1; 316055080 ZESTAW TARCZ CIERNYCH Kompl.
54; 1; 316055100 OBUDOWA PRZEKŁADNI Kompl.
55; 1; 316054260 SPRZĘGŁO PRZECIĄŻENIOWE Z ZĘBNIKIEM
56; 1; 316055230 SZCZOTKOTRZYMACZ Kompl.
57; 1; 316054860 WENTYLATOR ZE KOSZ PRZECIWPYŁOWY
58; 1; 316055190 SZCZOTKA (ODŁĄCZALNA) WYŁĄCZANA
59; 1; 316066040 DŹWIGNIA ZACISKU Kompl.
62; 1; 143196000 O - RING
63; 1; 342003390 SPRĘŻYNA
64; 1; 343433130 PRZYCISK ZÓŁTY
65; 1; 341515640 BOLEC
68; 1; 399999990 CZĘŚĆ TUTAJ NIEPOTRZEBNA
92; 1; 143195640 O - RING
880; 1; 344130920 SMAR 1 G
885; 1; 344130560 SMAR SF 011 50Gr 1,8oz
1001; 1; 338505690 SCHEMAT OKABLOWANIA
