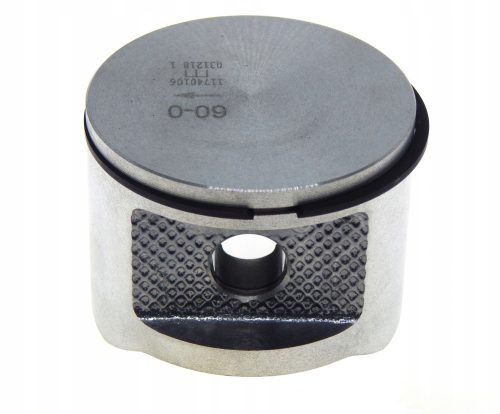

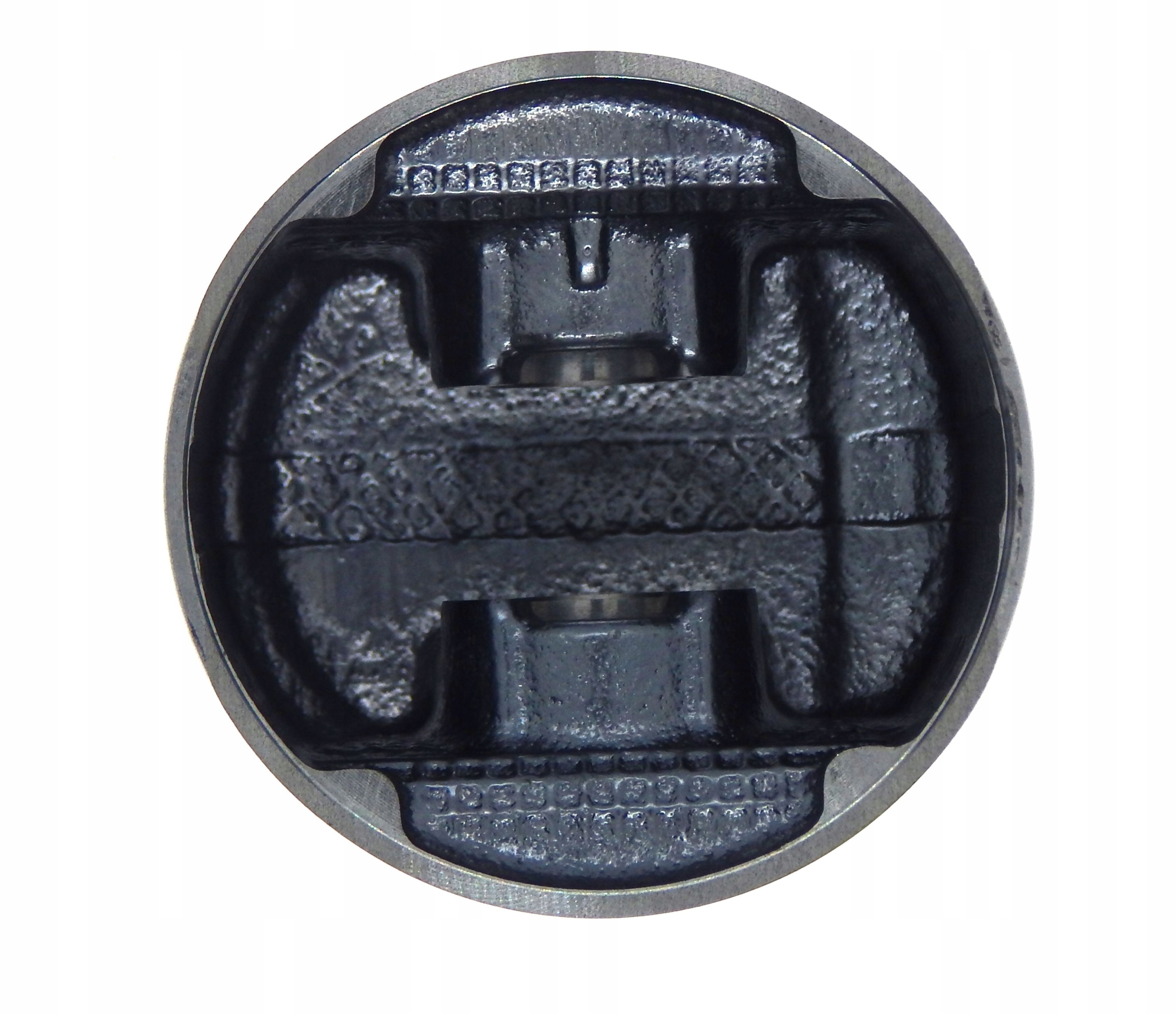

/ Makita tłok do przecinarki spalinowej EK8100

PISTON SET

•
  Producent: Makita



• Kod producenta: 198667-7


•
  Pozycja na schemacie: 127 - EK8100


Zastosowanie:

Przecinarka spalinowa

• EK8100

Spis części do EK8100

Pozycja na schemacie, Nr katalogowy, Opis, Ilość

001; 168507-3  KOREK ZBIORNIKA PALIWA / OLEJU do EA3201S;  1

002; 213080-9  O-RING 29,5 do EA3200S;  1

003; 163499-1  SUCTION HEAD;  1

005; 266687-0  ŚRUBA 5,5x45 do EK7651H;  1

006; 346870-6  WASHER 5.8X26X2;  1

007; 424695-9  VIBRATION DAMPER;  1

008; 319268-0  AXLE FOR VIBRATION DAMPER;  1

009-1; 140Y29-5  FUEL TANK CPL. BLUE;  1

011-1; 195762-4  ZAWÓR POWIETRZA do EA3200S;  1

012; 424723-0  FUEL LINE;  1

013; 252897-5  SCREW PLUG;  4

014; 268335-7  PIN 3;  1

015; 268233-5  PIN 3;  1

016; 455821-9  SAFETY LEVER;  1

017; 233626-5  SPRING;  1

018; 455820-1  THROTTLE LEVER;  1

019; 806J47-0  INDICATION LABEL;  1

020; 326497-8  THROTTLE LINKAGE;  1

021; 455806-5  RETAINER FOR DAMPER BLACK;  1

022; 424695-9  VIBRATION DAMPER;  1

023; 319268-0  AXLE FOR VIBRATION DAMPER;  1

024; 266943-8  H.L. SOCKET HEAD BOLT M5X40;  1

025; 143211-5  SIDE SUPPORT MAKITA;  1

026; 806J44-6  MAKITA LOGO LABEL;  1

027; 266475-5  H.L.TAPPING SCREW 5.5X20;  2

028; 319268-0  AXLE FOR VIBRATION DAMPER;  1

029; 424695-9  VIBRATION DAMPER;  1

030; 346870-6  WASHER 5.8X26X2;  1

031; 266687-0  ŚRUBA 5,5x45 do EK7651H;  1

032; 266687-0  ŚRUBA 5,5x45 do EK7651H;  1

033; 346871-4  WASHER;  1

034; 424695-9  VIBRATION DAMPER;  1

035; 852C52-3  EK8100 NAME PLATE;  1

036; 143097-7  WRAP AROUND HANDLE CPL;  1

037; 319270-3  FOOT, MACHINED;  1

038; 266687-0  ŚRUBA 5,5x45 do EK7651H;  2

039; 424693-3  PLUG;  1

041-1; 127087-8  FILTER COVER ASSEMBLY;  1

042; 266692-7  ŚRUBA M6x15 do EK7651H;  1

043; 123312-5  FILTER COVER COMPLETE;  1

044-1; 807L79-2  CAUTION LABEL;  1

045; 424700-2  PRE-FILTER;  1

053; 266941-2  H.L. SOCKET HEAD BOLT M5X50;  4

054; 123308-6  HOOD CPL. BLACK;  1

055; 424697-5  PACKING RING;  1

056; 806J50-1  CAUTION LABEL;  1

057; 424703-6  DEKO COVER;  1

058; 424701-0  AIR FILTER;  1

059; 424705-2  INNER FILTER;  1

060; 266960-8  H.L. SOCKET HEAD BOLT M5X20;  2

061; 266946-2  H.L. SOCKET HEAD BOLT M5X12;  1

062; 267821-5  SPRING WASHER 5;  1

063; 161338-9  MUFFLER CPL.;  1

067; 346876-4  MUFFLER GASKET;  1

068; 346868-3  COOLING PLATE;  1

069-1; 127098-3  INTAKE MANIFOLD ASSEMBLY;  1

072; 424708-6  INTAKE HOSE;  1

073; 233625-7  SPRING CLAMP;  1

074; 346867-5  GUIDE RING;  1

075; 455808-1  CHOKE SHAFT;  1

076; 326496-0  CHOKE LINKAGE;  1

077; 266944-6  H.L. SOCKET HEAD BOLT M4X55;  2

078-1; 412601-6  INSULATION TUBE 4-15;  2

079; 346874-8  GASKET;  1

080-1; 162532-6  CARBURETOR;  1

081; 324616-0  HOSE CLAMP;  1

082; 424698-3  TUBE 3-120;  1

083; 424696-7  RUBBER GROMMET;  1

085; 806K78-5  MAKITA LOGO LABEL;  1

086; 123357-3  STARTING DEVICE CPL. BLUE;  1

087; 267862-1  SPRING WASHER 5;  1

088; 452458-3  STARTER GRIP;  1

089; 266938-1  H.L. SOCKET HEAD BOLT MX20;  4

090; 123315-9  STARTER HOUSING BLUE;  1

091; 140587-1  REWIND SPRING COMPLETE;  1

092; 143098-5  CABLE DRUM COMPLETE;  1

093; 455805-7  AIR GUIDE PLATE;  1

094; 257997-6  RETAINING RING A14X1V;  1

095; 264107-8  HEXAGONAL NUT M8;  1

096; 267822-3  PODKŁADKA SPRĘŻYSTA do EA3201S;  1

097; 123306-0  FLYWHEEL D=120 CPL;  1

098-1; 327728-8  BEARING BOLT;  2

099; 346865-9  STARTER-RATCHET;  2

100; 233535-8  TORSION SPRING 13;  2

101; 632E41-4  CABLE WITH PLUG;  1

103; 346869-1  CONTACT SPRING;  1

104; 266942-0  H.L. SOCKET HEAD BOLT M5X20;  2

105; 451462-9  ISOLATING WASHER;  2

106-1; 161310-1  IGNITION COIL CDIM 120-15;  1

107; 424706-0  PLUG CAP;  1

108; 234358-7  TERMINAL SPRING;  1

109; 168517-0  SPARK PLUG;  1

111; 455819-6  HOOD;  1

112; 266940-4  H.L. SOCKET HEAD BOLT M5X15;  3

113; 266945-4  H.L. SOCKET HEAD BOLT M5X30;  5

114; 213814-0  RADIAL RING;  1

115; 264108-6  SQUARE NUT M5;  1

116; 424707-8  RUBBER SHEET;  1

117; 143226-2  CRANKCASE MS CPL.;  1

118; 258038-1  CLAMPING PIN;  2

119; 346877-2  CRANK CASE GASKET;  1

120; 211154-0  BALL BEARING 6202;  1

121-1; 266473-9  H.L. SOCKET HEAD BOLT M5X23;  4

122; 455804-9  DECOMPRESSION VALVE;  1

123-1; 135794-9  CYLINDER ASS'Y;  1

125; 234359-5  CIRCLIP 12;  1

126; 257841-7  PISTON PIN;  1

127-1; 198667-7  PISTON SET; 1

128; 257381-5  PISTON RING 52;  1

129; 234359-5  CIRCLIP 12;  1

130; 346873-0  GASKET;  1

131; 212133-1  PISTON PIN BEARING 12X16X13;  1

132; 254042-8  WOODRUFF-KEY 3X3,7;  1

133; 143109-6  CRANKSHAFT CPL.;  1

134; 211154-0  BALL BEARING 6202;  1

135; 143225-4  CRANKCASE CS CPL;  1

136; 213814-0  RADIAL RING;  1

137; 234366-8  SNAP RING A 16;  1

138; 346872-2  STOP RING;  1

139; 346866-7  GUIDE DISK;  1

140; 161318-5  CLUTCH DRUM CPL.;  1

141; 212134-9  NEEDLE ROLLER BEARING 15X21X16;  1

142; 267389-1  FLAT WASHER 12;  1

143; 123305-2  CLUTCH, CPL;  1

144-3; 232352-3  TENSION SPRING 6;  3

145; 424711-7  V-BELT;  1

146; 455832-4  CLUTCH COVER;  1

147; 266947-0  H.L. SOCKET HEAD BOLT M5X14;  3

150; 266976-3  HEX. BOLT M8X25;  1

151; 224443-4  FLANSZA 102 do EK7651H;  1

152; 326503-9  AXLE;  1

153; 224443-4  FLANSZA 102 do EK7651H;  1

154; 257375-0  SPACER, 8MM;  1

155; 318746-7  PIERŚCIEŃ DOCISKOWY do EK7651H;  1

156; 442169-8  DYSK ŚLIZGOWY do EK7651H;  1

157; 424426-6  PIERŚCIEŃ GUMOWY WEWNĘTRZNY do EK7651H;  1

158; 424427-4  PIERŚCIEŃ GUMOWY ZEWNĘTRZNY do EK7651H;  1

159; 442169-8  DYSK ŚLIZGOWY do EK7651H;  1

160; 346455-8  PŁYTKA POŚREDNIA do EK7651H;  1161-1; 807B76-8  CAUTION LABEL;  1

162-1; 143794-5  HOOD COMPLETE;  1163; 452938-9  UCHWYT OSŁONY TARCZY do EK7651H;  1

164-1; 265642-9  H.L.SOCKET HEAD BOLT M5X16;  2

165; 319289-2  CUTTING DEVICE;  1

167; 257998-4  RETAINING RING 40X1,75;  1

168; 211281-3  ŁOŻYSKO;  1

169; 257998-4  RETAINING RING 40X1,75;  1

170; 257375-0  SPACER, 8MM;  1

171; 211281-3  ŁOŻYSKO;  1

172; 213625-3  O-RING 9 do EK7651H;  1

173; 123307-8  STOP BOLT CPL.;  1

174-1; 266969-0  HEX. BOLT M8;  2

175; 234216-7  SPRĘŻYNA ŚCISKAJĄCA 8 do EK7651H;  3

176; 266689-6  ŚRUBA M6 do EK7651H;  3

177; 222185-4  BELT PULLEY;  1

178; 266976-3  HEX. BOLT M8X25;  1

180; 346457-4  PŁYTKA do EK7651H;  1

181; 264112-5  SQUARE NUT M6;  1

182; 234215-9  SPRĘŻYNA ŚCISKAJĄCA 6 do EK7651H;  1

183; 455831-6  BELT COVER;  1

184-1; 265644-5  TENSIONING SCREW M6;  1

185; 252145-2  NAKRĘTKA M8 do DCS230T;  2

186; 123369-6  PARTS FOR WATER ATTCHMENT KIT;  1

187; 264109-4  CAPPING NUT;  1

188; 266949-6  HOLLOW SCREW, BORED;  1

189; 266949-6  HOLLOW SCREW, BORED;  1

190; 264109-4  CAPPING NUT;  1

191; 266950-1  H.L.SOCKET HEAD BOLT M6X14;  1

192; 183F34-5  STARTER-RATCHET SET;  2

193; 319294-9  FOOT;  1

194; 266605-8  ŚRUBA IMBUSOWA M5x16;  4

195; 266974-7  H.L. TAPPING SCREW 5 12;  1

201; 422383-2  SEALING;  1

202; 422655-5  STARTER ROPE;  1

A01-1; 197200-2  TOOL KIT;  1

C10; 782025-3  WKRĘTAK TORX do EK7651H;  1

C20; 782028-7  UNIVERSAL WRENCH 13-19;  1

C30; 783012-5  ŚRUBOKRĘT do EA3200S;  1

C40; 831340-3  TOOL BAG;  1

A02; 123121-2  SZYBKOZŁĄCZKA do EK7651H;  1

B01; 135923-4  BELT COVER ASS'Y;  1
