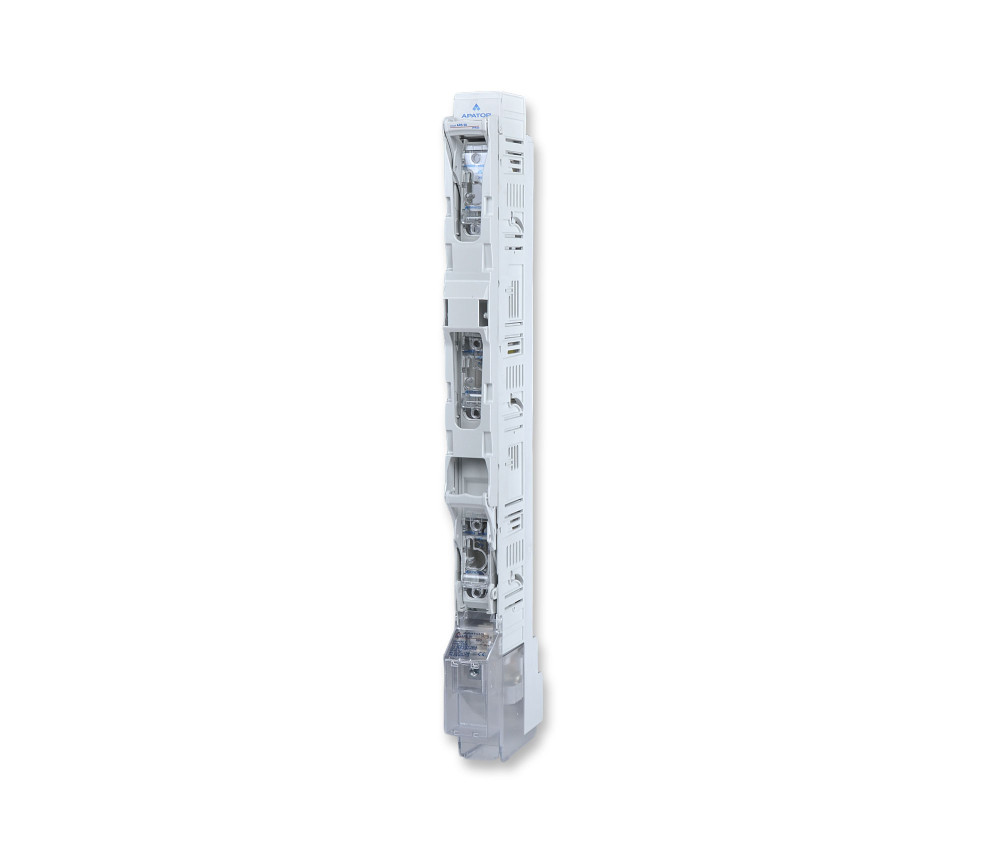

APATOR smartARS 00-3 Pro biztosítékkapcsoló 63-001415-002

Részletek

APATOR rozłącznik bezpiecznikowy smartARS 00-3 Pro 63-001415-002

Rozłącznik bezpiecznikowy ARS 400-6-V pro

Producent: APATOR

Kod Producenta: 63-001415-002

Rozłączniki izolacyjne bezpiecznikowe listwowe przystosowane do rozwiązań fotowoltaicznych:

✅ Zabezpieczają obwody z nowej generacji inwerterami AC 800 V,

✅ Tworzywo uniepalnione samogasnące o klasie palności V0,

✅ Szybki montaż w technologii PPN,

✅ Dwuprzerwowy układ stykowy,

✅ Przystosowany do montażu na szynach zbiorczych o rozstawie 185 mm.

Rozłączniki izolacyjne bezpiecznikowe listwowe ARS pro:

✔️ Wykorzystywane są do rozdziału energii elektrycznej oraz zabezpieczania przed skutkami zwarć i przeciążeń w trójfazowych obwodach prądu przemiennego.

✔️ Przeznaczone są do bezpośredniego montażu na poziomym bądź pionowym systemie szyn zbiorczych, jako trójfazowe pionowe aparaty.

✔️ Rozłączniki izolacyjne bezpiecznikowe listwowe typu ARS pro spełniają techniczne oczekiwania polskich oraz europejskich zakładów energetycznych.

✔️ Zostały zaprojektowane zgodnie z obowiązującymi normami: PN-EN 60947-1, PN-EN 60947-3, IEC 60947-1, IEC 60947-3.

✔️ Rozłączniki są dedykowane do aplikacji, w których wymagana jest niezawodność oraz bezpieczeństwo rozdzielnic nn w stacjach transformatorowych, przemysłowych rozdzielnic nn i złącz kablowo-rozdzielczych.

✔️ Po wyjęciu wkładki bezpiecznikowej, konstrukcja rozłączników zapewnia wyraźnie widoczną, bezpieczną przerwę izolacyjną w obwodzie.

Rozłączniki izolacyjne bezpiecznikowe ARS pro pozwalają na spełnienie następujących funkcji:

• zabezpieczanie,

• rozdzielanie,

• uziemianie,

• łączenie,

• ochrona przed dotykiem.

BUDOWA

Rozłączniki izolacyjne bezpiecznikowe listwowe produkowane są w dwóch wersjach łączenia:

• łączenie jednobiegunowe (oddzielnie każdy biegun),

• łączenie trójbiegunowe (trzy bieguny jednocześnie).

Rozłączniki ARS pro posiadają napęd zależny (ręczny) dlatego operacje załączania i rozłączania powinny być wykonywane zdecydowanym ruchem.

Oferowane są w wielkościach:

00 (160 A),

2 (400 A),

3 (630 A),

dostępne są również rozwiązania dla 910 i 1250 A.

Aparaty ARS pro (wielkość 2-400 A , 3-630 A oraz 910 i 1250 A) przystosowane są do montażu na szynach zbiorczych o rozstawie 185 mm.

Rozłącznik wielkości 00 - ARS 00/100 mm pro przystosowany jest do montażu na szynach zbiorczych 100 mm.

Rozłącznik wielkości 00 - ARS 00/60 mm pro przystosowany jest do montażu na szynach zbiorczych 60 mm.

Po zastosowaniu adaptera istnieje możliwość montażu rozłącznika ARS 00/100 mm pro na szynach zbiorczych o rozstawie 185 mm.

Wszystkie detale z tworzyw sztucznych użyte do produkcji aparatów ARS pro wykonane są z bezhalogenkowych samogasnących tworzyw sztucznych wzmocnionych włóknem szklanym.

Dzięki zastosowanym uniepalniaczom, uzyskano najwyższą klasę palności tworzyw sztucznych - V0. W praktyce oznacza to samogaśnięcie aparatów po zaniku źródła ognia oraz nie odrywanie się i nie opadanie palących się kawałków tworzywa.

Srebrzone galwanicznie styki ARS pro zapewniają niskie straty mocy. Zaciski w aparatach ARS pro umożliwiają bezpośrednie podłączenie zarówno odizolowanych końców żył kabli, jak i żył kabli z zaprasowanymi końcówkami kablowymi. Komora gaszeniowa wyposażona jest w metalowe płytki dejonizacyjne. Aparaty ARS pro umożliwiają

zastosowanie przekładników prądowych oraz amperomierzy.

Rozłączniki zapewniają stopień ochrony IP30 (od czoła aparatu). W pozycji otwartej rozłączniki zapewniają stopień ochrony IP20.

Dodatkowo oferowane akcesoria umożliwiają zamontowanie różnych wielkości ARS pro na wspólnym systemie szyn zbiorczych, a także ułatwiają eksploatację.

Wszystkie wielkości rozłączników bezpiecznikowych dostarczane są w komplecie z zaciskami (np. śrubowym, typu V, typu 2V) oraz osłonami zacisków przyłączeniowych.

WARUNKI PRACY

• Instalowanie w pomieszczeniach niezawierających pyłów, gazów żrących lub wybuchowych,

• Na wysokości do 2000 m n.p.m.,

• Na zewnątrz pomieszczeń – w obudowach o stopniu ochrony > IP34,

• Temperatura otoczenia od -25°C do +55°C,

• Wilgotność względna powietrza nie powinna być większa niż 50% w temperaturze +40°C.

FUNKCJONALNOŚĆ

• Operacje załączania-rozłączania powinny być wykonane zdecydowanym ruchem

• Równoległy - podwójny system rozłączania styków

• Rozłącznik przystosowany do montażu na szynach zbiorczych o rozstawie 100 mm lub 185 mm

• Dwie wersje łączenia: jednobiegunowe (oddzielnie każda faza) lub trójbiegunowe (trzy fazy jednocześnie)

• Szerokość rozłącznika 50 mm (ARS 00/60 mm pro , ARS 00/100 mm pro), 100 mm (ARS 400 pro, ARS 630 pro, RWS 600 pro, RWS 750 pro, RWS 1250 pro) lub 200 mm (ARS 1250 pro),

• Możliwość montażu odpływem do góry,

• Możliwość podłączenia kabli przy zastosowaniu zacisku typu śrubowego lub za pomocą V-obejmy,

• Możliwość pomiaru napięcia poprzez otwory pomiarowe,

• Możliwość instalowania uziemiacza.
