A kormányzó sebességszabályozó csempe 4913988

Funkcja:

1. IDEL to potencjometr regulacji prędkości biegu jałowego, obroty do przodu rosną, obroty do tyłu spadają.

2. RUN to potencjometr regulacji biegu, obrót do przodu rośnie, obrót do tyłu spada.

3. GAIN to potencjometr regulujący wzmocnienie, który ma szybką reakcję wirowania i dobrą stabilność wirowania wstecznego

4. DROOP to potencjometr regulacji prędkości (spadek prędkości) (spadek prędkości można regulować w zakresie od 0 do 5% przy pełnym obciążeniu)

5. Produkt ma wysoką jakość, która może zapewnić stabilną wydajność

Specyfikacja:

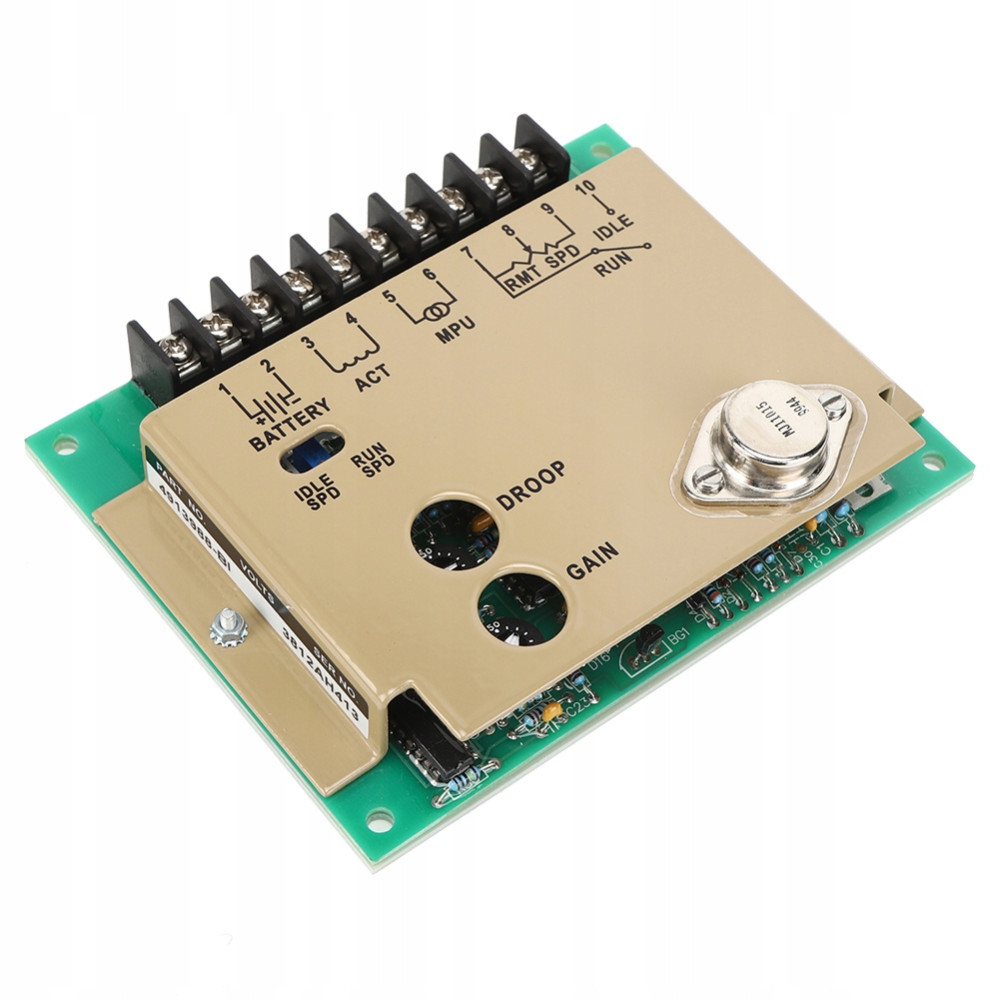

• Typ artykułu: tablica kontroli prędkości gubernatora


• Napięcie zasilania: DC 24V


• Podłącz pin 1 do dodatniego bieguna akumulatora, a pin 2 do ujemnego bieguna akumulatora.


• Pin 3, 4 jest podłączony do siłownika.


• Pin 5 jest podłączony do dodatniego bieguna sygnału prędkości, a pin 6 jest podłączony do ujemnego bieguna sygnału prędkości.


• Styki 7, 8 i 9 są podłączone do zewnętrznych potencjometrów dostrajających, z których styki 7 i 9 są podłączone do obu końców potencjometru, a styk 8 jest podłączony do punktu środkowego potencjometru.


• Piny 10 i 7 są podłączone do obu końców przełącznika biegu jałowego / biegu. Kiedy jest podłączony, jest to prędkość biegu jałowego, a gdy jest odłączony, działa.


• IDEL to potencjometr regulacji prędkości biegu jałowego, obroty do przodu rosną, obroty do tyłu spadają.


• RUN to potencjometr regulacji biegu, obrót do przodu rośnie, obrót do tyłu spada.


• GAIN to potencjometr regulujący wzmocnienie, który charakteryzuje się szybką reakcją wirowania i dobrą stabilnością wirowania wstecznego. Zaleca się ustawienie między 7 siatkami.


• DROOP jest potencjometrem regulacji prędkości (spadku prędkości) (spadek prędkości można regulować w zakresie od 0 do 5% przy pełnym obciążeniu), zaleca się regulację między 1 siatką.

Lista pakietów:

• 1 x tablica kontroli prędkości gubernatora
