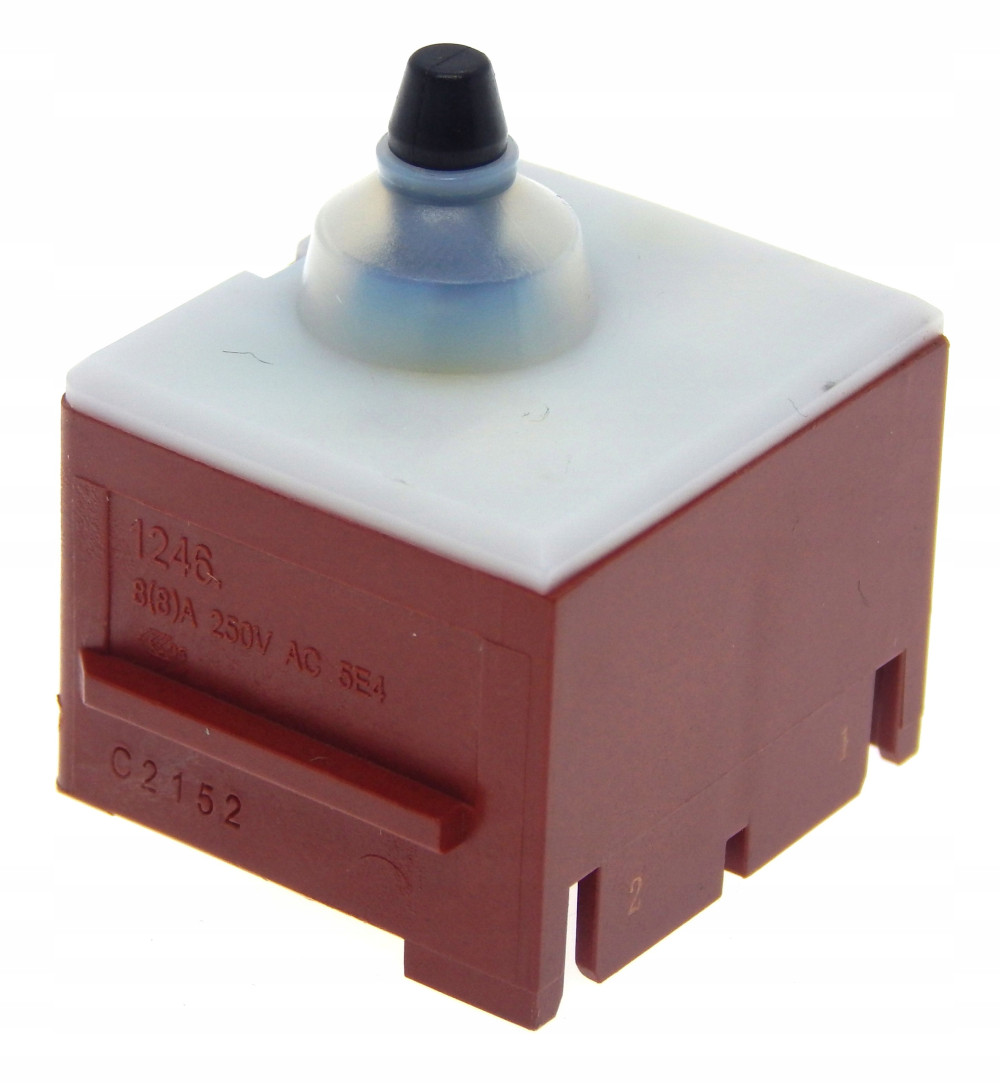

Makita Włącznik 1246.3223 Do akumulatorowej szlifierki kątowej

•
  Producent: Makita



• Kod producenta: 650579-7


• Pozycja na schemacie: 39 - DGA402

Zastosowanie:

Elektryczna szlifierka kątowa:

• 9565PC


• GA4051R

Akumulatorowa szlifierka kątowa:

• BGA452


• DGA454


• DGA452


• DGA450


• DGA402


• DGA404


• DGA406


• DGA411


• DGA414


• DGA511

Akumulatorowa wycinarka / przecinarka rotacyjna:

• DCO180

Akumulatorowa frezarka:

• BPJ180


• BPJ140


• DPJ180

Akumulatorowe Nożyce do blachy:

• DJN161


• BJS161


• BJS160


• BJS101


• BJS100


• DJS101


• DJS161

Szlifierka prosta akumulatorowa:

• BGD800


• BGD801


• DGD800


• DGD801

Szlifierka prosta:

• GD0801C


• GD0811C

Akumulatorowa przecinarka do prętów stalowych:

• DSC250


• DSC251

Spis części do DGA 402

Artykuł, nr katalogowy, opis, ilość:

1;;  619218-8 ARMATURE ; 1

1;;  210039-7 BALL BEARING 695DDW ; 1

1;;  421977-0 RUBBER RING 13 ; 1

2;;  317821-6 GEAR HOUSING COVER ; 1

3;  213445-5 O-RING 26 ; 1

4;  961005-4 RETAINING RING S-9 ; 1

5;  210042-8 BALL BEARING 629LLB ; 1

6;  227501-5 SPIRAL BEVEL GEAR 19 ; 1

7;  417771-6 PIN CAP ; 1

8;  233072-2 COMPRESSION SPRING 8 ; 1

9;  266050-7 TAPPING SCREW 4X30 ; 4

10;  213960-9 O RING 5 ; 1

11;  256496-5 SHOULDER PIN 4 ; 1

12;  318051-2 GEAR HOUSING ; 1

13;  263002-9 RUBBER PIN 4 ; 1

14;  210033-9 BALL BEARING 696ZZ ; 1

15;  961052-5 RETAINING RING S-12 ; 1

16;  253744-3 FLAT WASHER 12 ; 1

17;  227502-3 SPIRAL BEVEL GEAR 39 ; 1

18;  962151-6 RETAINING RING R-32 ; 1

19;  211129-9 BALL BEARING 6201DDW ; 1

20;  267238-2 FLAT WASHER 12 ; 1

21;  213622-9 O RING 45 ; 1

22 ; 317819-3 BEARING BOX ; 1

23;  911121-2 PAN HEAD SCREW M4X14 ;4

24;  345464-4 LABYRINTH RING ; 1

25;  254011-9 WOODRUFF KEY 4 ; 1

26;  324488-3 SPINDLE ; 1

27;  265103-9 PAN HEAD SCREW M5X14 ; 1

28;  135196-9 WHEEL COVER ASS'Y ; 1

028-1;  125266-2 WHEEL COVER 100 ASSEMBLY ; 1

29;  224314-5 INNER FLANGE 30 ; 1

30;  224559-5 LOCK NUT 10-30 ; 1

31;  631714-6 LED CIRCUIT ; 1

32;  638627-2 YOKE UNIT ; 1

33;  638448-2 ENDBELL COMPLETE ; 1

34;  815R68-9 DGA402 NAME PLATE ; 1

35;  265995-6 TAPPING SCREW 4X18 ; 5

36;  419566-3 SWITCH KNOB ; 1

37;  187839-9 HOUSING SET ; 1

37;  C10 263005-3 RUBBER PIN 6 ; 2

38;  419519-2 SWITCH LEVER ; 1

39;  650579-7 SWITCH 1246.3223 ; 1

40;  620243-4 CONTROLLER ; 1

41;  644808-8 TERMINAL ; 1

42;  187839-9 HOUSING SET ; 1

42;  C10 263005-3 RUBBER PIN 6 ; 2

43;  191971-3 CARBON BRUSH CB-430 ; 1

44;  643954-4 BRUSH HOLDER CAP ; 2

45;  419518-4 HOLDER CAP COVER ; 2

A01; 782420-7 LOCK NUT WRENCH 20 ; 1

A02; ***DC18RC DC18RC FAST CHARGER ; 1

A03A; 197265-4 BATTERY BL1840B SET ; 2

A03B; 197600-6 BATTERY BL1830B SET ; 2

A03-1A; 197265-4 BATTERY BL1840B SET ; 2

A03-1B; 197600-6 BATTERY BL1830B SET ; 2

A04; 450128-8 BATTERY COVER ; 1

A05; 141257-5 PLASTIC CARRYING CASE ; 1

A05A; C10 163455-1 LATCH ; 2

A06; 153489-2 GRIP 36 COMPLETE ; 1

A07; A-80852 GRINDING WHEEL 100X6X16 ; 1

E01; 806397-3 SAFETY INSTRUCTION LABEL ; 1
